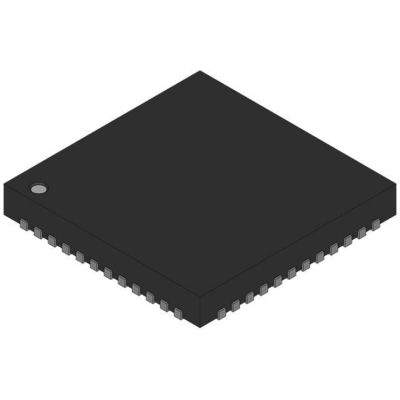

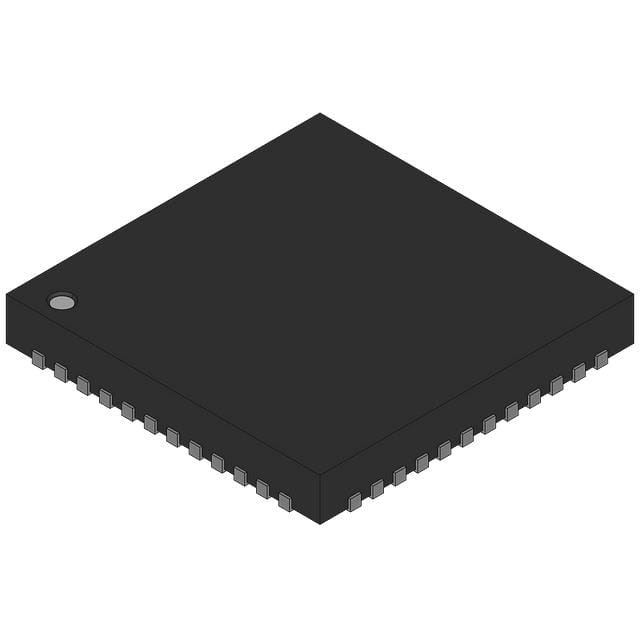

AT32UC3L016-ZAUT IC MCU 32BIT 16KB FLASH 48QFN Atmel

Beschrijving

De Atmel® AVR® AT32UC3L0128/256 is een complete system-on-chip microcontroller op basis van de AVR32 UC RISC-processor die werkt bij frequenties tot 50 MHz.AVR32 UC is een high-performance 32-bits RISC microprocessorkern, ontworpen voor kosteneffectieve ingebedde toepassingen, met bijzondere nadruk op laag stroomverbruik, hoge code dichtheid en hoge prestaties.
De processor implementeert een Memory Protection Unit (MPU) en een snelle en flexibele interrupt controller voor de ondersteuning van moderne en realtime besturingssystemen.De Secure Access Unit (SAU) wordt samen met de MPU gebruikt om de vereiste beveiliging en integriteit te bieden..

Kenmerken

• High-performance, low-power 32-bit Atmel® AVR® microcontroller
¢ Compacte RISC-instructieset met één cyclus, inclusief DSP-instructies
Lees-wijzig-schrijf-instructies en Atomic Bit Manipulation
Performance
• Tot 64 DMIPS Met een snelheid van 50 MHz vanaf Flash (1 Flash Wait State)
• Tot 36DMIPS, 25MHz vanaf Flash (0 Flash Wait State)
– Memory Protection Unit (MPU)
• Secure Access Unit (SAU) die door de gebruiker gedefinieerde perifere bescherming biedt
• picoPower®-technologie voor ultra-laag energieverbruik
• Multi-hiërarchisch bussysteem
¢ High-performance gegevensoverdrachten op afzonderlijke bussen voor een hogere prestatie
12 perifere DMA-kanalen verbeteren de snelheid van perifere communicatie
• Interne hogesnelheidsflits
Versies van 256 en 128 Kbyte
¢ Eencyclustoegang tot 25MHz
FlashVault-technologie maakt vooraf geprogrammeerde beveiligde bibliotheekondersteuning mogelijk voor eindgebruikersapplicaties
️ Prefetch Buffer die de uitvoering van instructies op maximale snelheid optimaliseert
- 100.000 schrijfcycli, 15 jaar gegevensbewaring
- Flash-beveiligingssloten en door de gebruiker gedefinieerd configuratiegebied
• Interne SRAM met hoge snelheid, toegang met een enkele cyclus bij volle snelheid
32Kbytes
• Interrupt Controller (INTC)
¢ Autovectored Low-latency Interrupt Service met programmeerbare prioriteit
• Externe onderbrekingsregelaar (EIC)
• Perifeer evenementensysteem voor directe communicatie tussen perifere toestellen
• Systeemfuncties


¢ Intern systeem RC-oscillator (RCSYS)
Oszillator van 32 kHz
¢ Multipurpose oscillator, fase-gesloten lus (PLL) en digitale frequentie-gesloten lus (DFLL)
• Watchdog Timer (WDT) in het raam
• Asynchrone Timer (AST) met realtime-klokcapaciteit
️ Ondersteunde teller- of kalendermodus
• Frequentiemeter (FREQM) voor nauwkeurige meting van klokfrequentie
• Zes 16-bits Timer/Counter (TC) kanalen
Externe klokinvoer, PWM, opname en verschillende telmogelijkheden
• PWM-kanalen op alle I/O-pins (PWMA)
8 bit PWM met een bronklok tot 150MHz
• Vier universele synchrone/asynchrone ontvanger/zender (USART)
¢ Onafhankelijke Baudrate-generator, ondersteuning voor SPI
Ondersteuning voor Hardware Handshaking
• Eén Master/Slave Serial Peripheral Interface (SPI) met Chip Select Signals
¢ Tot 15 SPI-slaven kunnen worden aangesproken
• Twee Master- en twee Slave-interfaces (TWI), 400 kbit/s I2C-compatibel
• Een 8-kanaals analoog-digitale converter (ADC) met een resolutie tot 12 bits
¢ Inwendige temperatuursensor
• Acht analoge comparatoren (AC) met optioneel vensterdetectie
• Capacitive Touch (CAT) module
¢ Hardware-ondersteunde Atmel® AVR® QTouch® en Atmel® AVR® QMatrix Touch Acquisition
Ondersteunt QTouch en QMatrix Capture van capacitieve touch sensoren
• QTouch-bibliotheek ondersteuning
️ capacitieve aanraakknoppen, schuifregelaars en wielen
¢ QTouch en QMatrix Acquisition
• On-chip niet-intrusief debugsysteem
Nexus Klasse 2+, Runtime Control, niet-intrusieve gegevens en programma-traceering
aWire Single-Pin Programming Trace and Debug Interface Muxed met Reset Pin
NanoTrace biedt trace-mogelijkheden via JTAG of aWire Interface
• 48-pin TQFP/QFN/TLLGA (36 GPIO-pins)
• Vijf high-drive I/O-pins
• Eenmalige 1,62-3,6 V voedingsbron
