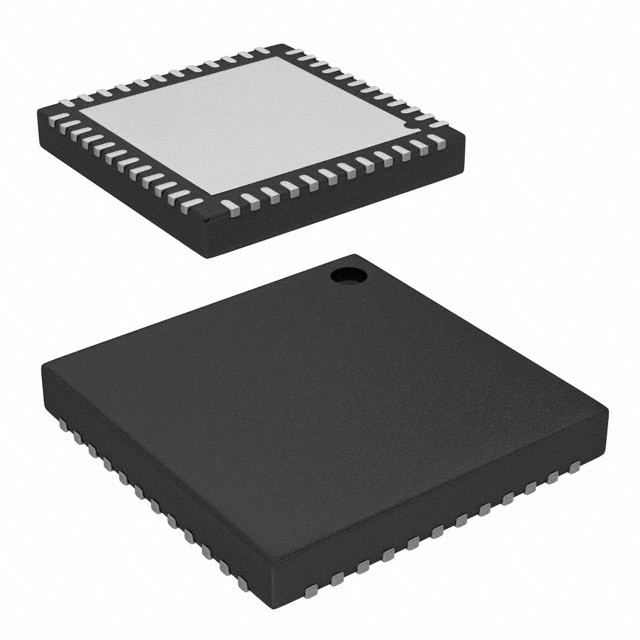

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Infineon Technologies

Algemene beschrijving

Met zijn unieke reeks configureerbare blokken is PSoC® 3 een echte systeemoplossing die microcontroller-eenheid (MCU), geheugen, analoge en digitale randapparatuurfuncties in één chip biedt.De CY8C32 familie biedt een moderne methode van signaalverwervingDe analoge capaciteit strekt zich uit over het bereik van thermocouples (bijna gelijkstroomspanningen) tot ultrasone signalen.

Kenmerken

■ CPU-kern 8051 met één cyclus
□ Gelijkstroom tot 50 MHz
□ Vermenigvuldigen en delen van instructies
□ Flash-programma-geheugen, tot 64 KB, 100.000 schrijfcycli, 20 jaar opslag en meerdere beveiligingsfuncties
□ 512-byte flash cache
□ Flashfoutcorrectiecode (ECC) of configuratieopslag van maximaal 8 KB
□ Tot 8 KB SRAM
□ Tot 2 KB elektrisch uitwisbaar programmeerbaar leesgeheugen (EEPROM), 1 M-cycli en 20 jaar opslag
□ 24-kanaal directe geheugentoegang (DMA) met meerlaagse AHB[1] bustoegang
• Programmeerbare beschrijvers en prioriteiten
• Ondersteuning van 32-bits-overdracht met hoge bandbreedte
■ laagspanning, ultra laag vermogen
D Breed werkspanningsbereik: 0,5 V tot 5,5 V
□ Hoog efficiënte boostregulator van 0,5 V tot 1,8 V tot 5,0 V
□ 0,8 mA bij 3 MHz, 1,2 mA bij 6 MHz en 6,6 mA bij 50 MHz
□ Modus met laag vermogen, waaronder:
• 1-μA slaapmodus met real-time klok (RTC) en onderbreking bij lage spanning (LVD)
• 200-nA winterslaapmodus met RAM-behoud
■ veelzijdig I/O-systeem
□ 28 tot 72 I/O's (62 GPIO's, acht speciale input/outputs (SIO's), twee USBIO's[2])
□ Elke GPIO op elke digitale of analoge randapparatuur
□ Direct LCD-aandrijving vanaf een GPIO, tot 46×16 segmenten [2]
□ CapSense®-ondersteuning van een GPIO[3]
□ I/O-interfaces van 1,2 V tot 5,5 V, tot vier domeinen
□ Maskeerbare, onafhankelijke IRQ op elke pin of poort
□ Schmitt-trigger transistor-transistor logica (TTL) -invoer
□ Alle GPIO's kunnen worden geconfigureerd als open afvoer hoog/laag, pull-up/pull-down, High Z of sterk
□ Configureerbare GPIO-speldtoestand bij herstart (POR)
□ 25 mA zinken op SIO
■ Digitale randapparatuur
D 16 tot en met 24 programmabele universele digitale blokken (UDB) op basis van PLD
□ Full-speed (FS) USB 2.0 12 Mbps met behulp van een interne oscillator [2]
□ Tot vier 16-bits configureerbare timer-, tel- en PWM-blokken
□ Bibliotheek van standaard randapparatuur
• 8-, 16-, 24- en 32-bits timer, teller en PWM
• Seriële randinterface (SPI), universele asynchrone zenderontvanger (UART) en I2C
• Veel andere in catalogus verkrijgbaar
□ Bibliotheek van geavanceerde randapparatuur
• Cyclische redundantiecontrole (CRC)
• Pseudo-random sequence (PRS) generator
• Local interconnect network (LIN) bus 2.0
• Quadrature decoder
■ Analoge randapparatuur (1,71 V VDDA 5,5 V)
□ 1,024 V ± 0,9 procent interne referentiespanning over de lijn van 40 °C tot + 85 °C
□ Configureerbare delta-sigma-ADC met een resolutie van 8 tot 12 bits
• Programmeerbare winstfase: ×0,25 tot ×16
• 12-bits modus, 192-ksps, 66-dB signaal/geluids- en vervormingsverhouding (SINAD), ±1-bits INL/DNL
□ Eén 8-bits IDAC met 8 Msps of één VDAC met 1 Msps
□ Twee comparatoren met een responstijd van 95 ns
□ Ondersteuning door CapSense
■ Programmeren, debuggen en traceren
□ JTAG (4-draad), serial wire debug (SWD) (2-draad) en single wire viewer (SWV) interfaces
□ Acht adressen en één databreukpunt
□ 4-KB instructie-trace buffer
□ Bootloaderprogrammering via I2C, SPI, UART, USB en andere interfaces
■ Precieze, programmeerbare klokken
□ Interne oscillator van 3 tot 24 MHz over het volledige temperatuur- en spanningsbereik
□ 4- tot 25-MHz kristal oscillator voor kristal PPM-nauwkeurigheid
□ Interne PLL-klokgeneratie tot 50 MHz
□ Kristallen oscillator van 32.768 kHz
□ interne oscillator met een laag vermogen bij 1, 33 en 100 kHz
■ Temperatuur en verpakking
D industriële temperatuur van ¥40°C tot +85°C
□ 48-pin SSOP, 48-pin QFN, 68-pin QFN en 100-pin TQFP pakketopties
