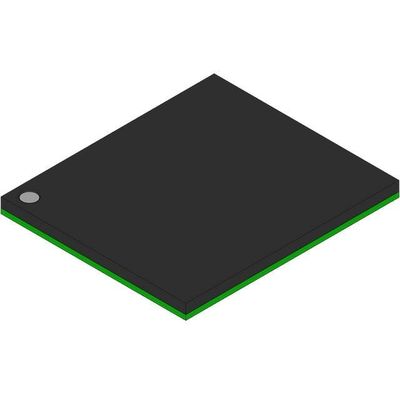

CY8C21434-24LTXIKA IC MCU 8BIT 8KB FLASH 32QFN Cypress Semiconductor Corp.

Functioneel overzicht van de PSoC

De PSoC-familie bestaat uit veel On-Chip Controller-apparaten. Deze apparaten zijn ontworpen om meerdere traditionele MCU-gebaseerde systeemcomponenten te vervangen door een goedkoop single-chip programmeerbaar apparaat.PSoC-apparaten omvatten instelbare blokken van analoge en digitale logicaDeze architectuur stelt de gebruiker in staat om gepersonaliseerde randapparatuurconfiguraties te maken die overeenkomen met de vereisten van elke individuele toepassing.een snelle CPU, Flash programma geheugen, SRAM data geheugen, en configureerbare I / O zijn opgenomen in een reeks van handige pinouts en pakketten.

Kenmerken

■ Krachtige Harvard Architecture Processor:
M8C-processor tot 24 MHz
8x8 vermenigvuldigen, 32-bit accumuleren
¢ laag vermogen bij hoge snelheid
¥ 3,0 V tot 5,25 V werkspanning
-40°C tot +85°C
■ Geavanceerde randapparatuur (PSoC®-blokken)
 zes analoge type  E  PSoC-blokken bieden:
• Eenvoudige of dubbele 8-bits ADC
• Vergelijkingsapparaten (maximaal vier)
¢ Tot acht digitale PSoC-blokken bieden:
• Timers, tellers en PWM's van 8 tot 32 bits
• Ondersteuning van een-schot, meerschotmodus in timers en PWM's
• PWM met Deadband-ondersteuning in één digitaal blok
• Schakelregister, CRC en PRS-modules
• Full Duplex UART
• Ondersteuning van meerdere SPI-masters of -slaven, variabele gegevenslengte: 8 tot 16 bit
• Kan worden aangesloten op alle GPIO-pins
¢ Complexe randapparatuur door combinatie van blokken
¢ Ondersteuning van de versnellingsfunctie voor FSK detectie
De analoge modules kunnen worden gesynchroniseerd met digitale blokken of externe signalen.
■ High Speed 10-Bit SAR ADC met sample and hold geoptimaliseerd voor ingebedde besturing
■ Precieze, programmeerbare klokken:
️ Interne ± 5% 24/48 MHz oscillator over het industriële temperatuurbereik
Hoge nauwkeurigheid 24 MHz met optioneel 32 kHz kristal en PLL
Optioneel externe oscillator tot 24 MHz
¢ Interne/externe oscillator voor waakhond en slaap
■ Flexibel geheugen op de chip:


In-System Serial Programming (ISSP)
¢ Gedeeltelijke Flash-updates
Flexible beschermingswijzen
¢ EEPROM-emulatie in Flash
■ Geoptimaliseerde CapSense®-bron:
2 IDAC-ondersteuningen tot 640 μA bronstroom om externe weerstand te vervangen
¢ Twee speciale klokbronnen voor CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 Afgeleid van SYSCLK
• CNT_CLK: 1/2/4/8 Afgeleid van CSD_CLK

¢ Ondersteuning van dubbele CSD-kanalen gelijktijdig scannen
■ Programmeerbare pinconfiguratie:
25 mA Sink, 10 mA Bron op alle GPIO's
Pull up, Pull down, High Z, Strong of Open Drain Drive Modes op alle GPIO's
¢ Tot 38 analoge ingangen op GPIO
¢ Configureerbare onderbreking op alle GPIO's
■ Extra systeembronnen:
I2CTM Slave, Master en MultiMaster tot 400 kHz
Ondersteunt hardware-addresseringsfunctie
Watchdog en slaaptimers
Gebruikerconfigureerbare laagspanningsdetectie
¢ Geïntegreerd toezichtcircuit
❐ On-Chip Precision Voltage Reference
Ondersteunt RTC-blok in digitale perifere logica
