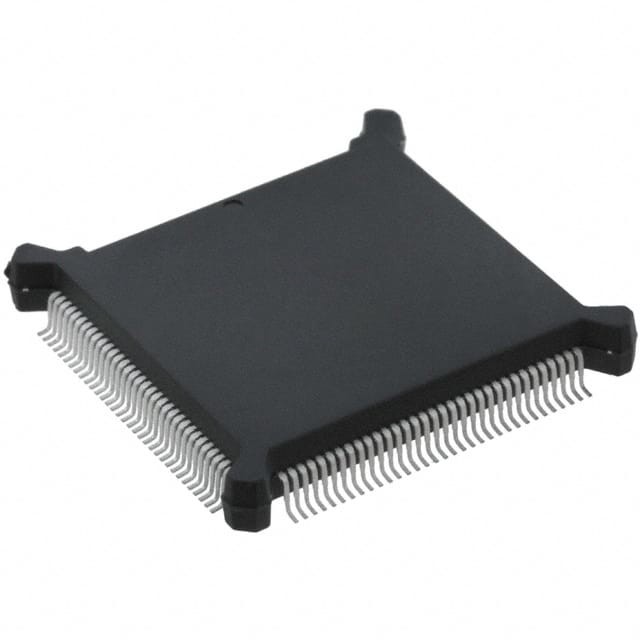

MC68332GCEH20 IC MCU 32BIT ROMLESS 132PQFP N✖P USA Inc.

De MC68332, een zeer geïntegreerde 32-bits microcontroller, combineert krachtige gegevensmanipulatie mogelijkheden met krachtige perifere subsystemen.De MCU is opgebouwd uit standaardmodules die via een gemeenschappelijke intermodulebus (IMB) worden aangeslotenDe normalisatie vergemakkelijkt de snelle ontwikkeling van voor specifieke toepassingen aangepaste apparaten.

Kenmerken

• Centrale verwerkingseenheid (CPU32)
32 bit architectuur
¢ Implementatie van virtueel geheugen
Instructies voor het zoeken en interpoleren van tabellen
 Verbeterde uitzonderingshandleiding voor toepassingen van de controller
¢ Taalondersteuning op hoog niveau
️ Debugging in de achtergrond
 Volledig statische werking
• System Integration Module (SIM)
¢ Externe busondersteuning
Programmeerbare Chip-Select-outputs
 System Protection Logic (Systeembeschermingslogic)
Watchdog Timer, Clock Monitor en Bus Monitor
2 8-bits dual function input/output poorten
Een 7-bits dual-function uitgangspoort
 Fase-locked loop (PLL) -kloksysteem
• Tijdverwerkings-eenheid (TPU)
¢ Dedicated Microengine die onafhankelijk van CPU32 werkt
16 onafhankelijke, programmeerbare kanalen en pinnen
Alle kanalen kunnen elke tijdfunctie uitvoeren.
Twee registers voor het tellen van timers met programmeerbare prescalers
 Selecteerbare prioriteitsniveaus voor kanalen
• QSM-module
Verbeterde seriecommunicatieinterface
Serial Peripheral Interface in de wachtrij
Een 8-bits dual function port
• Statische RAM-module met TPU-emulatiecapaciteit (TPURAM)
2 Kbyte statische RAM
Kan worden gebruikt als normaal RAM of TPU Microcode Emulation RAM
