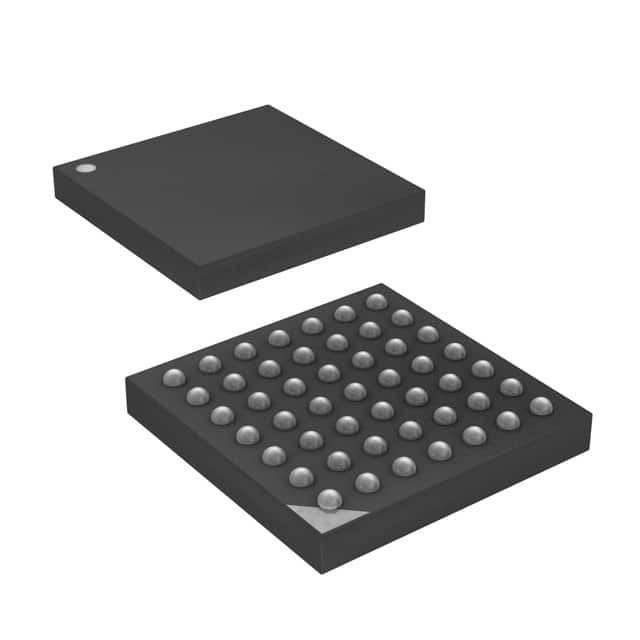

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Microchip technologie

Overzicht

De ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P is een CMOS 8-bits microcontroller met een laag vermogen, gebaseerd op de AVR verbeterde RISC-architectuur.,de ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het energieverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• High-performance, Low-power AVR® 8-bit microcontroller
• Geavanceerde RISC-architectuur
131 Krachtige instructies De meeste clock-cyclus uitvoeringen
32 x 8 Algemene werkregisters
 Volledig statische werking
️ Tot 20 MIPS-doorvoer bij 20 MHz
– On-chip 2-cycle Multiplier
• High Endurance Niet-vluchtige geheugensegmenten
16/32/64/128K bytes systeemgeheugen voor zelfprogrammeerbare flashprogramma's
512B/1K/2K/4K Bytes EEPROM
¢ 1/2/4/16K Bytes Intern SRAM
Schrijf/wissen cycli: 10.000 Flash/ 100.000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C/ 100 jaar bij 25°C (1)
Optioneel opstartcode-onderdeel met onafhankelijke lock bits
In-System Programming door On-Chip Boot Program
Echte lezen-schrijven
Programma-slot voor softwarebeveiliging
• JTAG (IEEE std. 1149.1 Conform) Interface
Vermogen voor grensscan volgens de JTAG-norm
¢ Uitgebreide ondersteuning voor debug op de chip
Programmering van Flash, EEPROM, Fuses en Lock Bits via de JTAG-interface
• Perifere eigenschappen
Twee 8-bits Timers/Tellers met aparte prescalers en vergelijkingsmodi
Een 16-bits timer/teller met aparte prescaler, vergelijkingsmodus en opname-modus
️ Realtime-teller met aparte oscillator
6 PWM-kanalen
8 kanaal, 10 bit ADC
Differentiële modus met selecteerbare vergroting van 1x, 10x of 200x
Bytegeoriënteerde twee-draad serieinterface
2 programmabel serieel USART
¢ Master/Slave SPI serieinterface
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Intern gekalibreerde RC-oscillator
¢ Externe en interne onderbrekende bronnen
6 Slaapmodus: stilstand, ADC geluidsreductie, energiebesparing, uitstroom, stand-by en
Uitgebreide standby
• I/O en pakketten
32 programmeerbare I/O-lijnen
️ 40-pin PDIP, 44-lead TQFP, 44-pad VQFN/QFN/MLF
¢ 44-pad DRQFN
49-bal VFBGA
• Werkspanningen
¥ 1,8 - 5,5 V
• Snelheidsgraad
️ 0 - 4 MHz @ 1,8 - 5,5 V
️ 0 - 10 MHz @ 2,7 - 5,5 V
️ 0 - 20 MHz @ 4,5 - 5,5 V
• Energieverbruik bij 1 MHz, 1,8 V, 25°C
Actief: 0,4 mA
¢ Afgesloten modus: 0,1 μA
¢ Energiebesparende modus: 0,6 μA (inclusief 32 kHz RTC)
