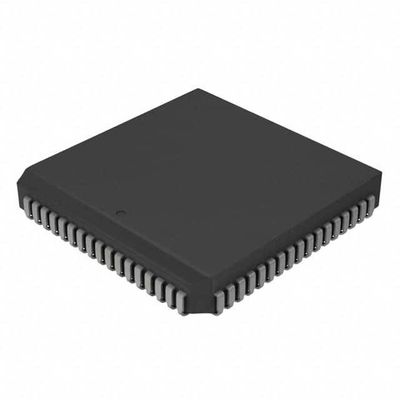

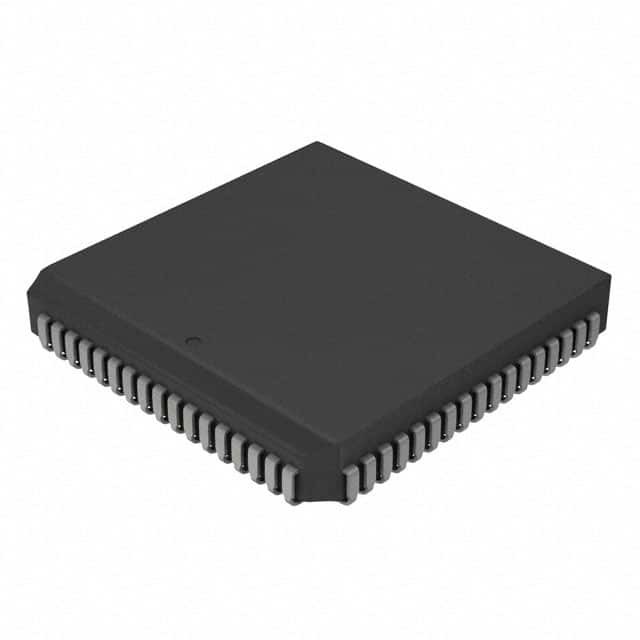

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Microchip technologie

Overzicht van het apparaat

Dit document bevat apparaatspecifieke informatie voor de volgende twee apparaten:

1. PIC18C601

2. PIC18C801

De PIC18C601 is verkrijgbaar in 64-pin TQFP en 68-pin PLCC-pakketten.

Een overzicht van de kenmerken is weergegeven in tabel 1-1.
Voor de 64/68-pin-configuratie worden in figuur 1-1 en in figuur 1-2 voor de 80/84-pin-configuratie apparaatblokdiagrammen gegeven.

High Performance RISC CPU:

• C-compiler geoptimaliseerde architectuur instructieset
• Lineair programmageheugen dat tot 2 Mbytes adressen heeft
• Lineair gegevensgeheugen met een adressering van 4 Kbytes
• Tot 160 ns instructiecyclus:
- DC - 25 MHz klokinvoer
- 4 MHz - 6 MHz klokinvoer met PLL actief
• 16-bits breed instructies, 8-bits breed gegevenspad
• Prioriteitsniveaus voor onderbrekingen
• 8 x 8 Hardwaremultiplier met een enkele cyclus

Perifere eigenschappen

• Hoogstroomverzinking/bron 25 mA/25 mA
• Tot 47 I/O-pins met individuele richtingscontrole
• Drie externe onderbrekers
• Timer0-module: 8-bit/16-bit timer/teller met 8-bit programmeerbare prescaler
• Timer1-module: 16-bits timer/teller (tijdbasis voor CTP's)
• Timer2-module: 8-bits timer/teller met 8-bits periode register
• Timer3-module: 16-bits timer/teller
• Optie voor een secundaire oscillatorklok - Timer1/Timer3
• Twee Capture/Compare/PWM (CCP) -modules CCP-pins kunnen worden geconfigureerd als:
- Invoer: 16 bit, maximale resolutie 10 ns
- Vergelijk is 16-bit, max. resolutie 160 ns (TCY)
- PWM-uitgang: PWM-resolutie is 1- tot 10-bit Max. PWM-freq. @:
8 bits resolutie = 99 kHz
10 bit resolutie = 24,4 kHz
• Master Synchronous Serial Port (MSSP) met twee werkwijzen:
- 3-draad SPITM (ondersteunt alle 4 SPI-modi)
- I2CTM Master en Slave modus
• Adreserbare USART-module: Ondersteunt onderbreken op adresbit

Geavanceerde analoge functies:

• 10-bits analoog-digitale converter module (A/D) met:
- Snelle bemonstering
- Conversiemogelijk tijdens de slaap
- DNL = ±1 LSb, INL = ±1 LSb
- Tot 12 kanalen beschikbaar
• Programmable Low Voltage Detection (LVD) module
#NAME?

Speciale kenmerken van de microcontroller:

• Power-on Reset (POR), Power-up Timer (PWRT) en Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) met een eigen RC-oscillator op de chip
• On-chip Boot RAM voor bootloader applicatie
• 8-bits of 16-bits externe geheugeninterface modus
• maximaal twee programmeerbare chips (CS1 en CS2)
• Eén programmeerbaar chip I/O-selectiesignaal (CSIO) voor geheugen-gecarteerde I/O-uitbreiding
• Energiebesparende SLEEP-stand
• Verschillende oscillatoropties, waaronder:
- 4X fase-sloten (van primaire oscillator)
- secundaire oscillator (32 kHz) klokinvoer

CMOS-technologie

• CMOS-technologie met laag vermogen en hoge snelheid
• Volledig statisch ontwerp
• Breed werkspanningsbereik (2,0 V tot 5,5 V)
• industriële en uitgebreide temperatuurbereiken
• Een laag energieverbruik
