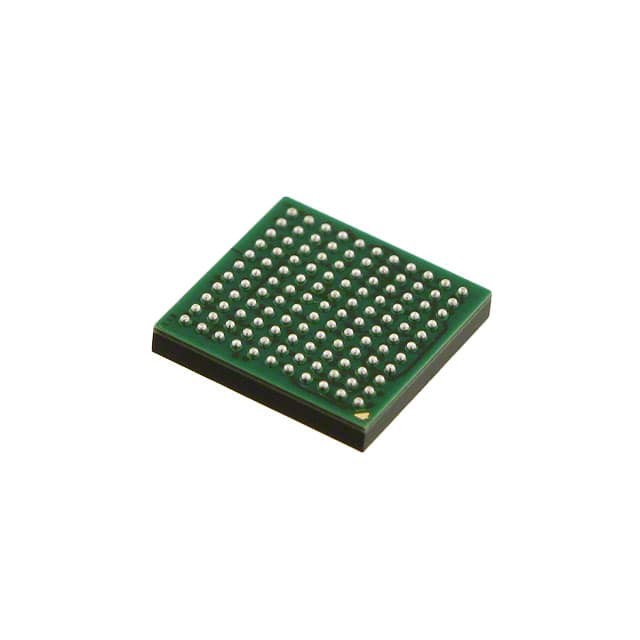

MK51DX128CMC7 IC MCU 32B 128KB FLASH 121MAPBGA N✖P USA Inc.

Kenmerken

• Functiekarakteristieken
Voltagebereik: 1,71 tot 3,6 V
- Flash-schrijfspanningsbereik: 1,71 tot 3,6 V
Temperatuurbereik (omgeving): -40 tot 85°C
• Prestaties
️ Tot 100 MHz ARM Cortex-M4-kern met DSP-instructies die 1,25 Dhrystone MIPS per MHz leveren
• Geheugen en geheugeninterfaces
️ Programma flash geheugen tot 512 KB op niet-FlexMemory apparaten
¢ Programma flash geheugen tot 256 KB op FlexMemory-apparaten
FlexNVM tot 256 KB op FlexMemory apparaten
4 KB FlexRAM op FlexMemory-apparaten
Tot 128 KB RAM
– Serial programming interface (EzPort)
• Uren
️ 3 tot en met 32 MHz kristal oscillator
️ 32 kHz kristal oscillator
– Multi-purpose clock generator
• Perifere apparatuur van het systeem
¢ Meerdere lage-vermogen modussen voor het optimaliseren van het vermogen op basis van de toepassingsvereisten
¢ geheugenbeschermingseenheid met multi-masterbescherming
- 16kanaals DMA-controller, ondersteunt tot 63 aanvraagbronnen
- Externe wachthond monitor
– Software watchdog
– Low-leakage wakeup unit
• Beveiligings- en integriteitsmodules
¢ Hardware CRC-module voor snelle cyclische redundantiecontroles
¢ 128-bits uniek identificatienummer (ID) per chip
• Mens-machine-interface
¢ Segment-LCD-controller met ondersteuning voor maximaal 40 frontplanen en 8 achterplanen, of 44 frontplanen en 4 achterplanen, afhankelijk van de pakketgrootte
¢ Hardware touch sensor interface (TSI) met een laag vermogen
Input/output voor algemeen gebruik
• Analoogmodules
2 16-bits SAR ADC's
¢ Programmable gain amplifier (PGA) (tot x64) geïntegreerd in elke ADC
Twee 12-bits DAC's
- Twee functionele versterkers
- Twee transimpedantieversterkers
3 analoge vergelijkingsapparaten (CMP) met een 6-bits DAC en een programmeerbare referentie-invoer
️ Referentie-spanning
• Timers
Programmeerbaar vertragingspunt
8 kanalen motorbesturing/algemeen gebruik/PWM-timer

 Periodieke onderbrekingstimers
– 16-bit low-power timer
¢ Transmitter met dragermodulator
️ Realtime klok
• Communicatie-interfaces
¢ USB-full/low-speed On-the-Go-controller met onchip-transceiver
3 SPI-modules
2 I2C-modules
5 UART-modules
Secure Digital Host Controller (SDHC)
¢ I2S-module
