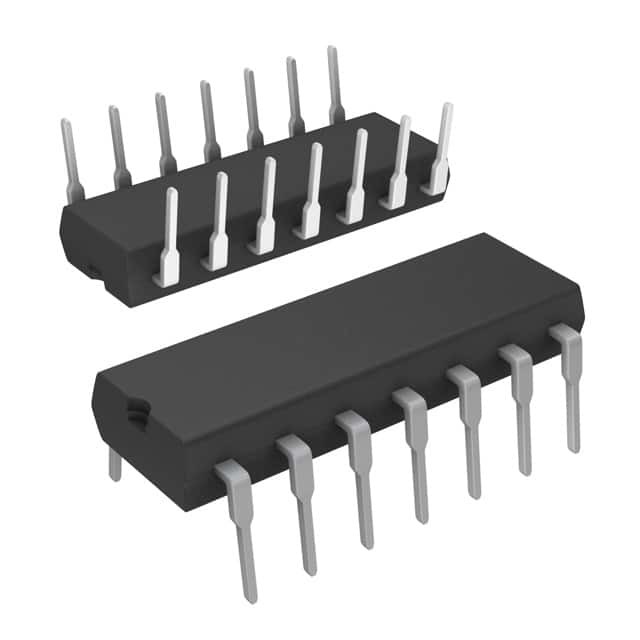

ATTINY84A-PU IC MCU 8BIT 8KB FLASH 14DIP Microchip technologie

Kenmerken

• High Performance, Low Power AVR® 8-bit microcontroller
• Geavanceerde RISC-architectuur
120 Krachtige instructies
32 x 8 Algemene werkregisters
 Volledig statische werking
• Hoge duurzaamheid, niet-vluchtige geheugensegmenten
2K/4K/8K bytes in-systeem, zelf programmeerbaar flash programma geheugen
• Duurzaamheid: 10.000 schrijf-/wistcycli
128/256/512 Bytes van in het systeem programmeerbaar EEPROM
• Duurzaamheid: 100.000 schrijf-/wistcycli
128/256/512 Bytes Intern SRAM
Bewaring van gegevens: 20 jaar bij 85°C / 100 jaar bij 25°C
Programmeringsslot voor zelfprogrammering Flash & EEPROM Data Security
• Perifere eigenschappen
Een 8-bits en een 16-bits timer/teller met elk twee PWM-kanalen
10 bit ADC
• 8 Kanalen met één eind
• 12 differentiële ADC-kanaalparen met programmeerbare winst (1x / 20x)
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
Universele serieinterface
• Speciale kenmerken van de microcontroller
DebugWIRE On-chip Debug-systeem
In het systeem programmeerbaar via SPI-poort
¢ Interne en externe onderbrekende bronnen
• Pinwisseling onderbroken op 12 pinnen
Low Power Idle, ADC Noise Reduction, Standby en Power-down modes
Verbeterde power-on reset circuit
- Programmabel brown-out detectie circuit met software uitschakelen functie
 Interne gekalibreerde oscillator
¢ Temperatuursensor op de chip
• I/O en pakketten
Verkrijgbaar in 20-pin QFN/MLF/VQFN, 14-pin SOIC, 14-pin PDIP en 15-ball UFBGA
12 programmeerbare I/O-lijnen
• Werkspanning:
¥ 1,8 ¥ 5,5 V
• Snelheidsgraad:
¥ 0 ¥ 4 MHz @ 1,8 ¥ 5,5V
¥ 0 ¥ 10 MHz @ 2,7 ¥ 5,5 V
0 20 MHz @ 4,5 5,5 V
• Industrieel temperatuurbereik: -40°C tot +85°C
• Een laag energieverbruik
Actieve modus:
• 210 μA bij 1,8 V en 1 MHz
– Idle Mode:
• 33 μA bij 1,8 V en 1 MHz
– Power-down Mode:
• 0,1 μA bij 1,8 V en 25°C
