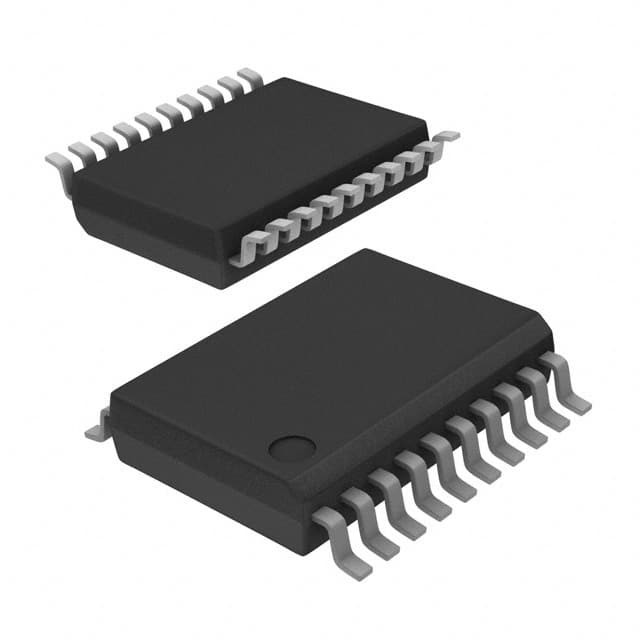

CY8C27243-24PVXI IC MCU 8BIT 16KB FLASH 20SSOP Infineon Technologies

PSoC® functioneel overzicht

De PSoC®-familie bestaat uit veel Mixed-Signal Array met On-Chip Controller-apparaten.goedkoop programmabel apparaat met één chipPSoC-apparaten omvatten configureerbare blokken van analoge en digitale logica, evenals programmeerbare interconnecties.Deze architectuur stelt de gebruiker in staat om gepersonaliseerde perifere configuraties te maken die overeenkomen met de vereisten van elke individuele toepassingDaarnaast zijn een snelle CPU, Flash programma geheugen, SRAM data geheugen, en configureerbare IO zijn opgenomen in een reeks van handige pinouts en pakketten.

Kenmerken

■ Krachtige Harvard Architecture Processor
M8C-processor snelheden tot 24 MHz
8x8 vermenigvuldigen, 32-bit accumuleren
¢ laag vermogen bij hoge snelheid
¥ 3,0 tot 5,25 V werkspanning
️ Werkspanningen tot 1,0 V met behulp van een OnChip Switch Mode Pump (SMP)
-40°C tot +85°C
■ Geavanceerde randapparatuur (PSoC-blokken)
¢ 12 analoge PSoC-blokken van spoor naar spoor bieden:
- Tot 14-bit ADC's
- Tot 9 bit DAC's
- Programmeerbare versterkers
- Programmeerbare filters en vergelijkers
¢ 8 Digitale PSoC-blokken bieden:
- 8 tot en met 32-bits timers, meters en PWM's
- CRC- en PRS-modules
- Tot 2 full-duplex UART' s
- Meerdere SPITM-meesters of -slaven
- Verbindbaar met alle GPIO-pins
¢ Complexe randapparatuur door combinatie van blokken
■ Precieze, programmeerbare klokken
¢ Interne 2,5% 24/48 MHz oscillator
24/48 MHz met optioneel 32 kHz Crystal
Optioneel externe oscillator tot 24 MHz
Intern oscillator voor waakhond en slaap
■ Flexibel geheugen op de chip
16K Flash Program Storage 50.000 Wijs/schrijf cycli
256 Bytes SRAM gegevensopslag
In-System Serial Programming (ISSP)
¢ Gedeeltelijke Flash-updates
Flexible beschermingswijzen
¢ EEPROM-emulatie in Flash
■ Programmeerbare pinconfiguraties
- 25 mA Zink op alle GPIO's
Pull up, Pull down, High Z, Strong of Open Drain Drive Modes op alle GPIO's
¢ Tot 12 analoge ingangen op GPIO
Vier analoge uitgangen van 30 mA op GPIO
¢ Configureerbare onderbreking op alle GPIO's
■ Aanvullende systeembronnen
I2CTM Slave, Master en Multi-Master tot 400 kHz
Watchdog en slaaptimers
¢ Gebruikersconfigureerbare laagspanningsdetectie
¢ Geïntegreerd toezichtcircuit

■ Complete ontwikkelingsinstrumenten
Vrije Ontwikkelingssoftware (PSoC DesignerTM)
- Volledige emulator en programmeur.
️ Volsnelheid emulatie
¢ Complexe breekpuntstructuur
- 128K geheugen.
