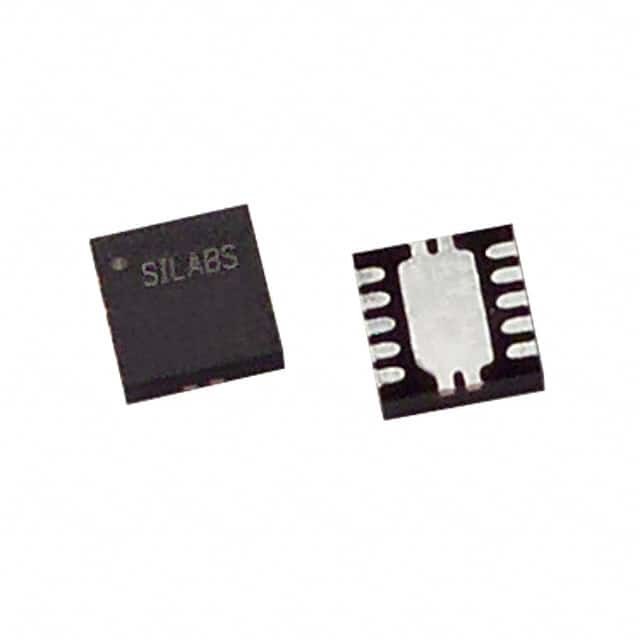

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Silicon Labs

Overzicht van het systeem

C8051F300/1/2/3/4/5-apparaten zijn volledig geïntegreerde MCU's met gemengd signaal-systeem op een chip. De benodigde kenmerken worden hieronder vermeld. Zie tabel 1.1 op bladzijde 14 voor de selectie van specifieke productkenmerken.

• 8051-compatibele microcontrollerkern met hogesnelheidspijpleiding (tot 25 MIPS)
• In-systeem, full-speed, niet-intrusieve debug interface (op chip)
• Echte 8-bits 500 ksps 11-kanaals ADC met programmeerbare versterker en analoge multiplexer
(alleen C8051F300/2)
• Precies programmeerbare interne oscillator van 25 MHz
•Flashgeheugen op de chip tot 8 kB
• 256 bytes RAM op de chip
•SMBus/I2C- en verbeterde UART-serieinterfaces die in hardware zijn geïmplementeerd
• Drie 16-bits-timers voor algemeen gebruik
• Programmabele teller/timer array (PCA) met drie capture/compare modules en watchdog timer
functie
• On-chip power-on reset, VDD-monitor en temperatuursensor
• Spanningsvergelijker op de chip
• I/O-poort met een omvang van 5 V

Analoog randapparatuur

- 8-bits ADC (alleen F300/2)
• Tot 500 kps
• Tot 8 externe ingangen
• Programmeerbare versterkerwinsten van 4, 2, 1 en 0.5
• VREF van externe pin of VDD
• Ingebouwde temperatuursensor
• Externe startinvoer voor omzetting
- Vergelijkend
• Programmeerbare hysteresis en reactietijd
• Kan worden geconfigureerd als onderbrekende of reset bron
• Lage stroom (< 0,5 μA)

Debug op de chip
- On-chip debug circuitry faciliteert full speed, niet-intrusieve in-system debug (geen emulator vereist)
- Biedt breakpoints, single-stepping, inspecteer/wijzig geheugen en registers
- Superieure prestaties ten opzichte van emulatiesystemen met behulp van ICE-chips, doelschepen en sockets
- Volledige ontwikkelkit.

Voedingsspanning 2,7 tot 3,6 V
- Typische werkstroom: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- Typische stopstand: 0,1 μA
- Temperatuurbereik: ¥40 tot +85 °C

High Speed 8051 μc Core

- Pipelined instructiearchitectuur; voert 70% van de instructies uit in 1 of 2 systeemklokken
- Tot 25 MIPS-doorvoer met 25 MHz-klok
- Uitgebreide onderbrekingshandleider

Geheugen
- 256 bytes interne data RAM
- Flash tot 8 kB (F300/1/2/3), 4 kB (F304) of 2 kB (F305); 512 bytes zijn gereserveerd voor 8 kB apparaten

Digitale randapparatuur
- 8 poorten I/O; alle 5 V tolerant met hoge gootstroom
- Hardware verbeterde UART en SMBusTM seriële poorten
- Drie 16-bit-tellers/timer voor algemeen gebruik
- 16-bits programmeerbare teller array (PCA) met drie capture/compare modules
- Realtime klokmodus met behulp van PCA of timer en externe klokbron

Horlogebronnen
- Interne oscillator: 24,5 MHz met ± 2% nauwkeurigheid ondersteunt UART-operatie
- Externe oscillator: Crystal, RC, C of klok (1 of 2 pin modus)
- Kan op de vlucht wisselen tussen klokbronnen; nuttig in energiebesparende modi

11-pin Quad-Flat Lead-Free (QFN) RoHS-pakket
- 3 x 3 mm PWB-voetafdruk
