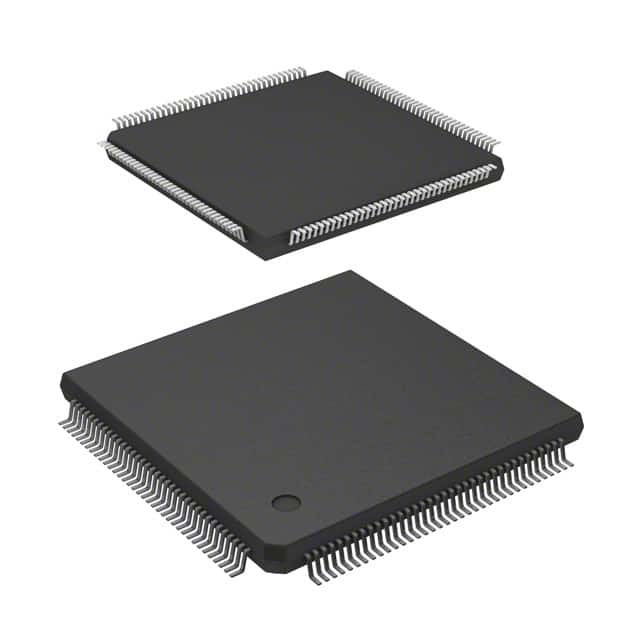

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Infineon Technologies

Inleiding

De C167CR is een nieuwe afgeleide van de Siemens C16x-familie van full-featured single-chip CMOS-microcontrollers.Het combineert hoge CPU-prestaties (tot 10 miljoen instructies per seconde) met hoge randfunctionaliteit en verbeterde IO-capaciteitenHet biedt ook on-chip high-speed RAM en clockgeneratie via PLL.

C167CR 16-bits microcontroller

● Hoge prestatie 16-bits CPU met 4-stage Pipeline
● 100 ns instructiecyclustijd bij 20 MHz CPU-klok
● 500 ns Vermenigvuldiging (16 × 16 bit), 1 μs Splitsing (32 / 16 bit)
● Verbeterde Boolean Bit-manipulatiefaciliteiten
● Aanvullende instructies voor ondersteuning van HLL en besturingssystemen
● Registergebaseerd ontwerp met meerdere variabele registerbanken
● Ondersteuning van contextwisseling met één cyclus
● Clockgeneratie via on-chip PLL of via directe klokinvoer
● Tot 16 MBytes lineaire adresruimte voor code en gegevens
● 2 KBytes interne RAM op de chip (IRAM)
● 2 KBytes RAM voor uitbreiding op de chip (XRAM)
● Programmabele externe buskenmerken voor verschillende adresbereiken
● 8-bits of 16-bits externe databus
● Multiplexed of demultiplexed externe adres/gegevensbussen
● Vijf programmeerbare chip-selecteersignalen
● Ondersteuning bij de arbitrage van bussen
● 1024 Bytes Speciale functieregisteroppervlakte op de chip
● Stand-by-modus en uitschakelmodus
● 8-kanaals Interrupt-Driven Single Cycle Data Transfer Facility via Peripheral Event Controller (PEC)
● 16-prioriteitsniveau-onderbrekingssysteem met 56 bronnen, steekproefsnelheid tot 50 ns
● 16-kanaals 10-bits A/D-omvormer met 9,7 μs omrekentijd
● Twee 16-kanaal-opname- en vergelijkingseenheden
● 4-kanaals PWM-eenheid
● Twee multifunctioneel gebruikte timer-eenheden met 5 timers
● Twee seriële kanalen (synchroon/asynchroon en snel-synchroon)
● CAN-interface op de chip met 15 berichtobjecten (Full-CAN/Basic-CAN)
● Programmabele wachthondstimer
● Tot 111 I/O-lijnen voor algemeen gebruik, deels met selecteerbare inputdrempels en hysteresis
● Ondersteund door een schat aan ontwikkelingsinstrumenten zoals C-compilers, macro-assemblerpakketten, emulators, evaluatieboards, HLL-debuggers, simulators, logica-analyser-demonstallers, programmeringsboards
● On-chip bootstrap loader
● 144-pin MQFP-pakket (EIAJ)
