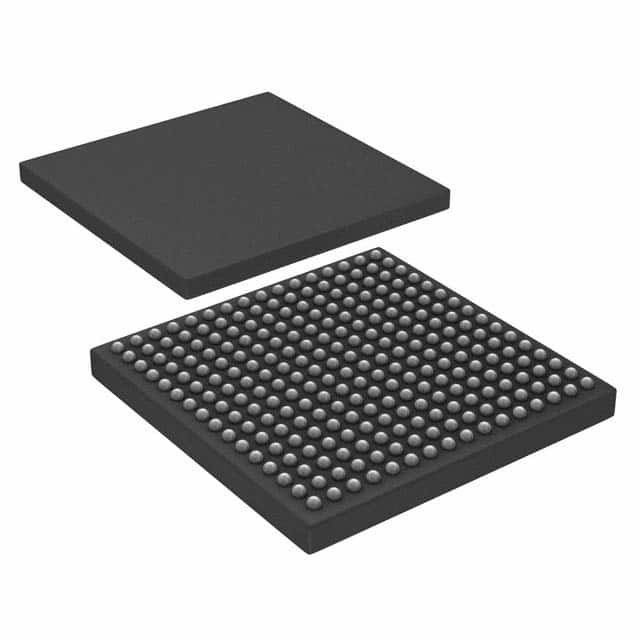

LPC1850FET256,551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.

Algemene beschrijving

De LPC1850/30/20/10 zijn microcontrollers op basis van ARM Cortex-M3 voor ingebedde toepassingen.verbeterde debugfuncties, en een hoge mate van ondersteuning blok integratie.
De LPC1850/30/20/10 werkt bij CPU-frequenties tot 180 MHz.De ARM Cortex-M3 CPU bevat een 3-stage pipeline en maakt gebruik van een Harvard-architectuur met afzonderlijke lokale instructie- en gegevensbussen en een derde bus voor randapparatuurDe ARM Cortex-M3 CPU bevat ook een interne prefetch-eenheid die speculatieve vertakking ondersteunt.
De LPC1850/30/20/10 bevat tot 200 kB SRAM op de chip, een quad SPI Flash Interface (SPIFI), een State Configurable Timer (SCT) subsysteem, twee High-speed USB-controllers, Ethernet, LCD,een externe geheugencontroller, en meerdere digitale en analoge randapparatuur.

Kenmerken en voordelen

■ Processorkern
◆ ARM Cortex-M3-processor, met een frequentie tot 180 MHz.
◆ ARM Cortex-M3 ingebouwde geheugenbeschermingseenheid (MPU) die acht regio's ondersteunt.
◆ ARM Cortex-M3 ingebouwde Nested Vectored Interrupt Controller (NVIC).
◆ Niet-maskerbare onderbrekingsinvoer (NMI).
◆ JTAG en Serial Wire Debug, serie-trace, acht stoppunten en vier bewakingspunten.
◆ Ondersteuning van de verbeterde trace module (ETM) en de verbeterde trace buffer (ETB).
◆ Tick-timer.
■ On-chip geheugen
◆ 200 kB SRAM voor code- en gegevensgebruik.
◆ Meerdere SRAM-blokken met afzonderlijke bustoegang.
◆ 64 kB ROM met opstartcode en drivers voor de software op de chip.
◆ 32-bit One-Time Programmable (OTP) geheugen voor algemeen gebruik.
■ Eenheid voor het genereren van klokken
◆ Crystal oscillator met een werkbereik van 1 MHz tot 25 MHz.
◆ 12 MHz interne RC oscillator opgesteld tot een nauwkeurigheid van 1% over temperatuur en
Voltage.
◆ Ultra-laagvermogen RTC kristal oscillator.
◆ Drie PLL's maken het mogelijk om de CPU tot de maximale CPU-snelheid te bedienen zonder dat
De tweede PLL is gewijd aan de High-speed USB, de
de derde PLL kan worden gebruikt als audio PLL.
◆ Uitgang van de klok.
■ Configureerbare digitale randapparatuur:
◆ Subsysteem State Configurable Timer (SCT) op AHB.
◆ Global Input Multiplexer Array (GIMA) maakt het mogelijk om meerdere inputs en
uitgangen naar eventgedreven randapparatuur zoals timers, SCT en ADC0/1.
■ Seriële interfaces:
◆ Quad SPI Flash Interface (SPIFI) met 1-, 2- of 4-bits gegevens met snelheden tot
52 MB per seconde.
◆ 10/100T Ethernet MAC met RMII- en MII-interfaces en DMA-ondersteuning voor
Ondersteuning voor IEEE 1588 tijdstempel/geavanceerde tijd
Stempelen (IEEE 1588-2008 v2).
◆ Een hoge snelheid USB 2.0 Host/Device/OTG interface met DMA-ondersteuning en
high-speed PHY (USB0) op de chip.
◆ Een hoge snelheid USB 2.0-host/apparaat-interface met DMA-ondersteuning, op de chip
een volledige PHY- en ULPI-interface met een externe PHY met hoge snelheid (USB1).
◆?? USB-interface elektrische testsoftware die is opgenomen in de ROM USB-stack.
◆ Vier 550 UART's met DMA-ondersteuning: één UART met volledige modeminterface; één
UART met IrDA-interface; drie USART's ondersteunen UART synchrone modus en een
een interface voor slimme kaarten die voldoet aan de ISO7816-specificatie.
◆ Tot twee C_CAN 2.0B-controllers met elk één kanaal.
uitsluit de werking van alle andere randapparatuur die is aangesloten op dezelfde busbrug Zie
Figuur 1 en referentie 1.
◆ Twee SSP-controllers met FIFO- en multiprotocolondersteuning.
steun.
◆ Eén I2C-businterface in Fast-mode plus met monitormodus en met open afvoer
De gegevenssnelheid van de I2C-bus is maximaal:
1 Mbit/s.
◆ Een standaard I2C-businterface met monitormodus en standaard I/O-pins.
◆ Twee I2S-interfaces met DMA-ondersteuning, elk met één ingang en één uitgang.
