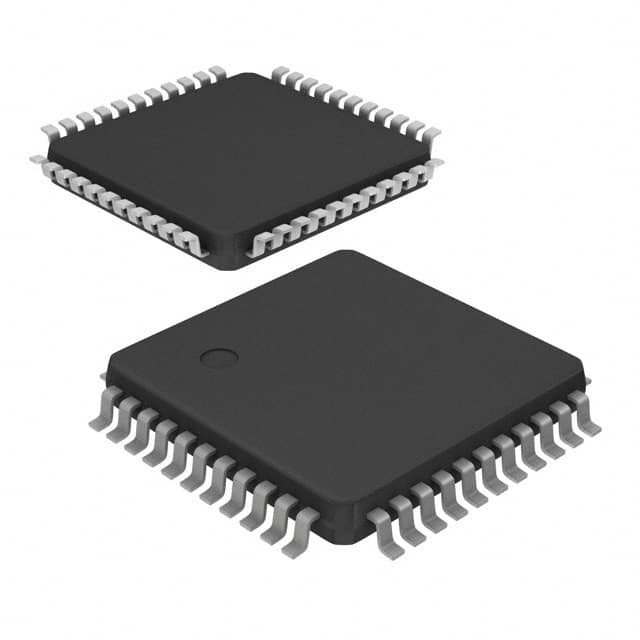

P87C654X2BBD,157 IC MCU 8BIT 16KB OTP 44LQFP N✖P USA Inc.

Beschrijving

De in dit gegevensblad beschreven microcontrollers van Philips zijn statische 80C51-ontwerpen met een hoge prestatie die gebruikmaken van de PhilipsTM-high-density CMOS-technologie met een werking van 2,7 V tot 5,5 V.
De 8xC31X2/51X2 en 8xC32X2/52/54X2/58X2 bevatten respectievelijk 128 byte RAM en 256 byte RAM, 32 I/O-lijnen, drie 16-bits tellers/timers,een zes-bron, een gesloten onderbrekingsstructuur met vier prioriteitsniveaus, een seriële I/O-poort voor multiprocessorcommunicatie, I/O-uitbreiding of full duplex UART, en een on-chip
oscillator- en klokcircuits.

GESCHIEDENIS

• 80C51 centrale verwerkingsunit
¥4 kbytes ROM/EPROM (80/87C51X2)
¥8 kbytes ROM/EPROM (80/87C52X2)
¢16 kbyte ROM/EPROM (80/87C54X2)
32 kbytes ROM/EPROM (80/87C58X2)
- 128 byte RAM (80/87C51X2 en 80C31X2)
¢256 byte RAM (80/87C52/54X2/58X2 en 80C32X2)
“Booleaanse verwerker
¢ Volledig statische werking
“Lagspanning (2,7 V tot 5,5 V bij 16 MHz)
• 12-uurs werking met selecteerbare 6-uurs werking
• Geheugenadresseringscapaciteit
64 kbyte ROM en 64 kbyte RAM
• Vermogenregeling:
De klok kan worden gestopt en hervat.
“Geactiveerd
“Aandrijvingsstand
• CMOS en TTL compatibel
• Twee snelheidsbereiken bij VCC=5 V
0-30 MHz bij werking van 6 uur
¥0 tot en met 33 MHz met 12-uurs werking
