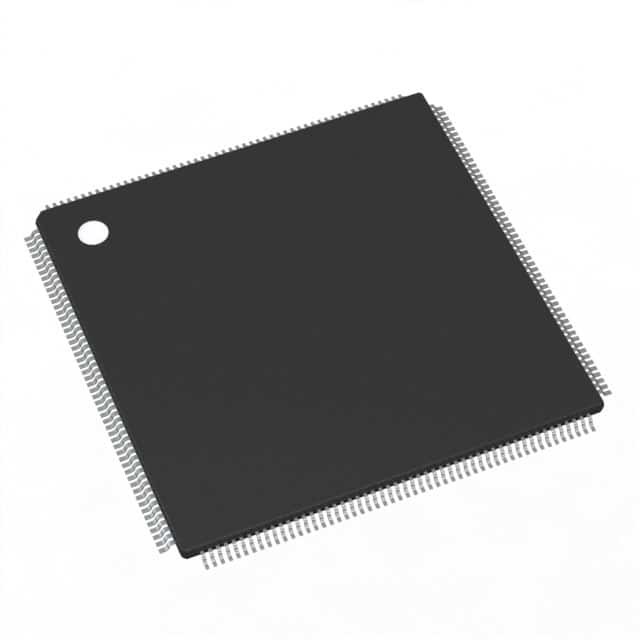

SPC5645BF0VLT1R IC MCU 32BIT 2MB FLASH 208TQFP N✖P USA Inc.

De Qorivva MPC5645S vertegenwoordigt een nieuwe generatie 32-bits microcontrollers gericht op single-chip automotive instrument cluster toepassingen.MPC5645S-apparaten maken deel uit van de MPC56xxS-familie van apparaten op basis van Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitTraditionele clusterfuncties, zoals gauge-aandrijving, realtime-teller en geluidgeneratie, zijn ook geïntegreerd in elk apparaat.

Featurelijst
• Dual-issue, 32-bit Power Architecture Book E-compatibel
CPU-kerncomplex (e200z4d)
¢ geheugenbeheersingseenheid (MMU)
4 KB, 2/4-weg instructie cache
• 2 MB ECC-flashgeheugen op de chip met:
- Flash geheugen controller
¢ Buffers voor het ophalen
• 64 KB ECC SRAM op de chip
• 1 MB on-chip niet-ECC grafische SRAM met twee poorten
grafische SRAM-controller
• Memory Protection Unit (MPU) met maximaal 16 regio descriptors
en 32-byte regio granulariteit om basis
toegangsvergunning tot het geheugen en zorgen voor scheiding
tussen verschillende codes en gegevens
• Interrupt Controller (INTC) met 181 randapparatuur
onderbrekende bronnen en acht software-onderbrekingen
• Twee frequentiemoduleerde fase-vergrendelde lussen (FMPLL's)
De primaire FMPLL (FMPLL0) biedt een systeemklok tot 125 MHz.
 FMPLL1 kan als alternatief worden gebruikt.
een modulatie of niet-modulatie van de klokbron naar
eMIOS-modules, QuadSPI en als alternatieve klok voor de DCU
en DCU-Lite voor pixelklokgeneratie
• De crossbar-switcharchitectuur maakt gelijktijdige toegang van randapparatuur mogelijk,
flashgeheugen of RAM van meerdere bussen
Meesters
• 16-kanaals Verbeterde Direct Memory Access Controller (eDMA)
met meerdere overdrachtsverzoeksbronnen die een DMA gebruiken
kanalenmultiplexer
• Boot Assist Module (BAM) met 8 KB speciale ROM voor ingebedde
Bootcode ondersteunt opties voor opstarten, waaronder
het downloaden van de opstartcode via een seriële link (CAN of SCI)
• Twee Display Control Units (DCU3 en DCULite)
een vermogen van niet meer dan 50 W,
resolutie
• Timing Controller (TCON) en RSDS interface voor de DCU3-module
• 2D OpenVG 1.1 en rastergraphics accelerator (GFX2D)
• Video Input Unit (VIU2) met ondersteuning voor 8/10-bit ITU656
video-invoer, omzetting van YUV naar RGB, video down-scaling,
de-interlacing, contrast aanpassing en helderheid aanpassing.
• DRAM-controller die DDR1, DDR2 en LPDDR1 DRAM ondersteunt
• Stapmotorreguler (SMC)
- Hoogstroomstuurapparaten voor maximaal zes instrumentenpaneelmeters
aangedreven in volledige tweeledige H-brugconfiguratie


• Geluidsgeneratormodule (SGM)
️ 4-kanaals mixer
Ondersteunt PCM-golfweergave en gesynthetiseerde tonen
Optioneel PWM- of I2S-uitgangen
• Twee 16-kanaals verbeterde modulaire input-output systemen (eMIOS)
Ondersteunt een reeks 16-bits Input Capture, Output Compare, Pulse
Breedte-modulatie en kwadrature-decodering
functies
• 10-bits analoog-digitale converter (ADC)
met een maximale conversietijd van 1 μs
¢ Tot 20 interne kanalen
¢ Tot 8 externe kanalen
• Drie Deserial Serial Peripheral Interface (DSPI) modules
voor full-duplex, synchrone, communicatie met
externe apparaten
• QuadSPI-seriële flashgeheugencontroller (Vervolg...)
