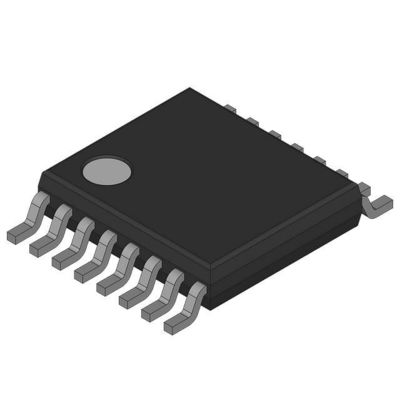

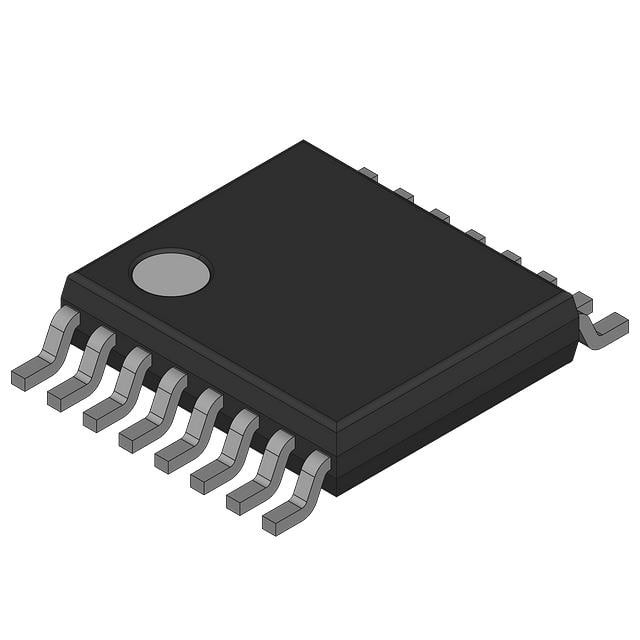

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Freescale halfgeleider

Algemene beschrijving

Inleiding
De MC68HC908QY4A is een lid van de goedkope, hoogwaardige M68HC08 familie van 8-bits microcontroller-eenheden (MCU's).Alle MCU's in de familie gebruiken de verbeterde M68HC08 centrale processorunit (CPU08) en zijn verkrijgbaar met verschillende modules, geheugengroottes en -typen en pakkettypen.

Kenmerken

De kenmerken zijn onder meer:
• High-performance M68HC08 CPU kern
• Volledig compatibel met M68HC05
• 5-V en 3-V werkspanningen (VDD)
• 8-MHz interne buswerking bij 5 V, 4-MHz bij 3 V
• Trimmbare interne oscillator

- 8 bit trim mogelijkheid
±25% ongeknipt
¢ Verminderbaar tot ongeveer 0,4%
• Softwareselecteerbaar kristal oscillatorbereik, 32°100 kHz, 1°8 MHz en 8°32 MHz
• Software-configureerbare ingangsklok van een interne of externe bron
• Automatisch ontwaken van de STOP-mogelijkheid met behulp van een speciale interne 32-kHz RC- of busklokbron
• In-chip in-applicatie programmeerbaar flashgeheugen
¢ Intern programma/uitwissingsspanning generatie
Monitor ROM bevattende door de gebruiker op te roepen programma/verwijderingsroutines
Beveiliging via Flash (2)
• On-chip geheugen met willekeurige toegang (RAM)
• 2-kanaals, 16-bits timer interface (TIM) module
• 6-kanaals, 10-bits analoge-digitale converter (ADC) met interne bandgap referentiekanaal (ADC10)
• Tot 13 bidirectionele input/output (I/O) lijnen en slechts één input:
6 gedeeld met KBI
6 gedeeld met ADC
Twee gedeeld met TIM
Een input alleen gedeeld met IRQ
- Hoog stroomvermogen op alle poortpinnen
¢ Selecteerbare pullups op alle poorten, selecteerbaar op basis van een individueel bit

• 6 bits toetsenbordonderbreking met wake-up-functie (KBI)
¢ Programmeerbaar voor stijgende/dalende of hoge/lage niveau detectie
• Functies van de module laagspanningsremmer (LVI):

• Systeembeschermingsfuncties:
¢ Computer correct functionerend (COP) waakhond
¢ Lage-spanning met reset
- Onwettige opsporing met reset
- Onwettige adresdetectie met reset
• Externe asynchrone onderbrekingsspeld met interne pullup (IRQ) gedeeld met een inputspeld voor algemeen gebruik
• Master asynchrone reset pin met interne pull-up (RST) gedeeld met algemene input/output (I/O) pin
• geheugen-gecarteerde I/O-registers
• Energiebesparende stop- en wachtstand
• MC68HC908QY4A, MC68HC908QY2A en MC68HC908QY1A zijn verkrijgbaar in de volgende verpakkingen:



• MC68HC908QT4A, MC68HC908QT2A en MC68HC908QT1A zijn verkrijgbaar in de volgende verpakkingen:
8 pin PDIP
8 pin SOIC
¢ 8-pin dubbel plat, loodvrij (DFN) pakket
