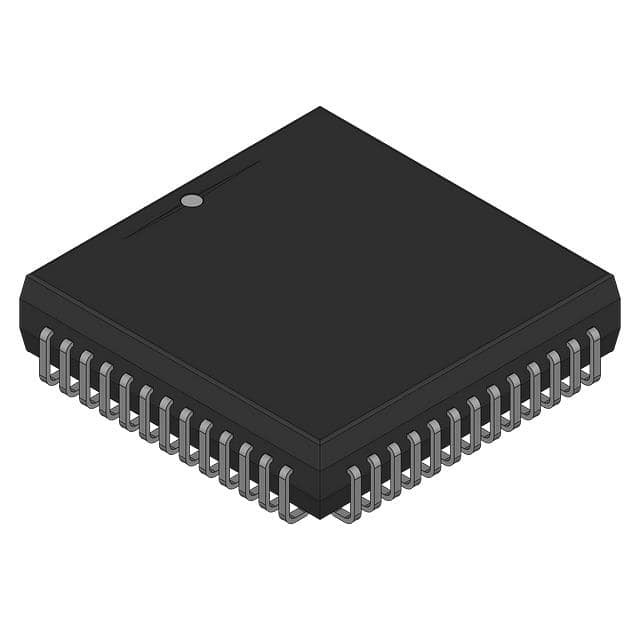

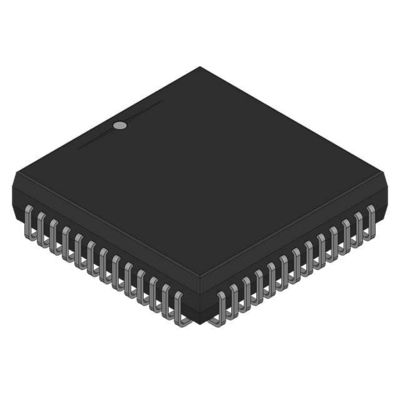

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Freescale halfgeleider

Algemene beschrijving

1.1 Inleiding
De MC68HC908AP64 is een lid van de goedkope, hoogwaardige M68HC08 familie van 8-bits
microcontroller units (MCU's). Alle MCU's in de familie maken gebruik van de verbeterde M68HC08 centrale processor unit (CPU08) en zijn verkrijgbaar met een verscheidenheid aan modules, geheugengroottes en -types en pakkettypen.

1.2 Kenmerken

De MC68HC908AP64 heeft onder meer de volgende kenmerken:
• Hoogwaardige architectuur M68HC08
• Volledig upwards-compatibel objectcode met M6805, M146805 en M68HC05 families
• Maximale interne busfrequentie:
8 MHz bij 5V of 3V werkspanning
• Invoeropties voor de klok:
 RC-oscillator
- 32 kHz kristal-oscillator met 32 MHz interne PLL
• Gebruikersprogramma FLASH-geheugen met beveiliging
62.368 bytes voor MC68HC908AP64
️ 32.768 bytes voor MC68HC908AP32
16 384 bytes voor MC68HC908AP16
¢ 8,192 bytes voor MC68HC908AP8
• RAM op de chip
️ 2.048 bytes voor MC68HC908AP64 en MC68HC908AP32
¢ 1.024 bytes voor MC68HC908AP16 en MC68HC908AP8
• Twee 16-bits, 2-kanaals timer-interface-modules (TIM1 en TIM2) met selecteerbare input capture,
de uitgang te vergelijken en de PWM-capaciteit op elk kanaal
• Tijdbasismodule
• Serial Communications Interface Module 1 (SCI)
• Serial Communications Interface Module 2 (SCI) met infrarood (IR) encoder/decoder
• Serial Peripheral Interface Module (SPI)
• System management bus (SMBus), versie 1.0/1.1 (multi-master IIC bus)
• 8-kanaals, 10-bits analoge-digitale converter (ADC)
• IRQ1 externe onderbrekingsspeld met geïntegreerde pull-up
• IRQ2 externe onderbrekingsspeld met programmeerbare pull-up
• 8-bits toetsenbord wake-up port met geïntegreerde pull-up
• 32 in-/uitgangspins voor algemeen gebruik:
31 I/O-pins met gedeelde functie
8 LED-drivers (sink)
6 × 25 mA open afvoer I/O met trekkracht
• Gebruik van weinig energie (volledig statisch met stop- en wachtmodus)
• Master reset pin (met ingebouwde pull-up) en power-on reset
• Systeembeschermingsfuncties
Optioneel computer in goede werking (COP) opnieuw instellen, aangedreven door interne RC-oscillator
¢ Lage-spanningsdetectie met optionele reset of onderbreking
- Onwettige opsporing met reset
- Onwettige adresdetectie met reset
• 48-pin low quad flat pack (LQFP), 44-pin quad flat pack (QFP) en 42-pin shrink dual-in-line
pakket (SDIP)
• De specifieke kenmerken van de MC68HC908AP64 in 42-pin SDIP zijn:
- 30 l/O alleen voor algemeen gebruik
¢ Externe onderbreking op IRQ1 alleen
De CPU08 heeft onder meer de volgende kenmerken:
• Verbeterd HC05-programmeringsmodel
• Uitgebreide lusbeheersfuncties
• 16 adresseringsmodi (acht meer dan bij de HC05)
• 16-bits indexregister en stackpointer
• Gegevensoverdracht van geheugen naar geheugen
• Snelle 8×8 vermenigvuldigingsinstructie
• Snelle 16/8-deelinstructie
• Binnenkodeerde decimale instructies (BCD)
• Optimalisatie voor controllertoepassingen
• Efficiënte C-taalondersteuning
