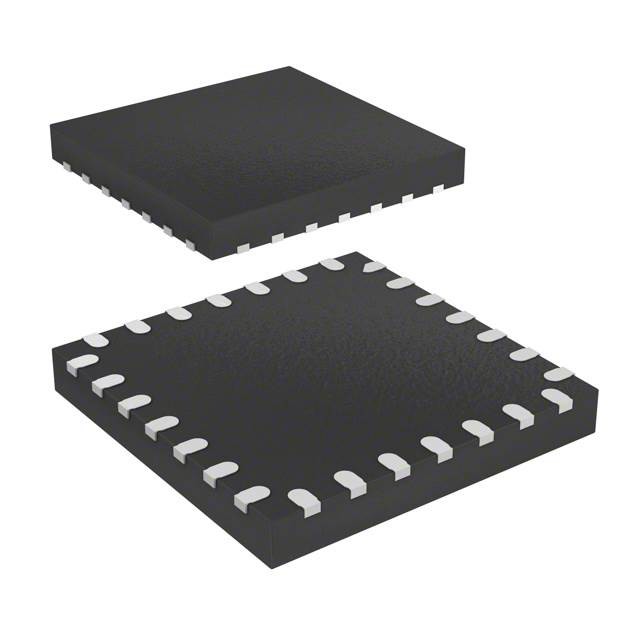

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMicroelectronics

STM32F042G6U6TR Beschrijving

de microcontroller STM32F030x is voorzien van de hoge prestatie ARM CortexTM-M0 32-bit RISC-kern die werkt op een frequentie van 48 MHz,high-speed ingebedde geheugen (tot 64 Kbyte Flash geheugen en tot 8 Kbyte SRAM)Alle apparaten bieden standaardcommunicatie-interfaces (tot twee I2C's, tot twee SPI's en tot twee USART's), één 12-bits ADC,met een diameter van niet meer dan 20 mm,.
De microcontroller STM32F030x werkt in het temperatuurbereik van -40 tot +85 °C, met een voeding van 2,4 tot 3,6 V. Een uitgebreide reeks energiebesparende modi maakt het mogelijk om toepassingen met een laag vermogen te ontwerpen.
De STM32F030x microcontroller bevat apparaten in vier verschillende pakketten, variërend van 20 pins tot 64 pins.De onderstaande beschrijving geeft een overzicht van het volledige aanbod van voorgestelde STM32F030x randapparatuur..
Deze kenmerken maken de STM32F030x microcontroller geschikt voor een breed scala van toepassingen, zoals applicatiebeheer en gebruikersinterfaces, handheld apparatuur, A/V-ontvangers en digitale televisie,PC-perifere apparatuur, gamingplatforms, e-bikes, huishoudelijke apparaten, printers, scanners, alarmsystemen, video-intercoms en HVAC's.

STM32F042G6U6TR kenmerken

● Core: ARM® 32-bits CortexTM-M0 CPU, frequentie tot 48 MHz
● Herinneringen
16 tot 64 Kbytes Flashgeheugen
4 tot 8 Kbytes SRAM met HW-pariteitscontrole
● CRC-berekeningseenheid
● Reset en stroombeheer
Voltagebereik: 2,4 V tot 3,6 V

Low power modes: Slaap, Stop, Standby
● Beheer van de klok
️ 4 tot 32 MHz kristal oscillator
Oszillator 32 kHz voor RTC met kalibratie
¢ Interne 8 MHz RC met x6 PLL-optie
️ Intern 40 kHz RC-oscillator
● Tot 55 snelle I/O's
¢ Alle in kaart te brengen op externe onderbrekingsvectoren
️ Tot 36 I/O's met 5 V tolerante capaciteit
● 5-kanaals DMA-controller
● 1 x 12-bit, 1,0 μs ADC (tot 16 kanalen)
Het omzetbereik: 0 tot 3,6 V.
¢ Afzonderlijke analoge voeding van 2,4 tot 3,6 V
● Tot 10 timers
Een 16-bits 7-kanaals geavanceerde controle timer voor 6 kanalen PWM-uitgang, met stilstandgeneratie en noodstop
Een 16-bits timer met maximaal 4 IC/OC's, bruikbaar voor IR-controle decodering
1 16-bits timer, met 2 IC/OC, 1 OCN, generatie in stilstand en noodstop
- Twee 16-bits timers, elk met IC/OC en OCN, generatie van stilstand, noodstop en modulatorpoort voor IR-controle
1 16-bits timer met 1 IC/OC
Een 16-bits basistimer
¢ onafhankelijke en systeemwachthondtimers
SysSick timer: 24-bits downcounter
● RTC-kalender met alarm en periodieke wake-up van Stop/Standby
● Communicatie-interfaces
¢ Tot twee I2C-interfaces: één ondersteunt Fast Mode Plus (1 Mbit/s) met 20 mA stroomzuiger
- Tot twee USART's met ondersteuning voor master synchrone SPI en modemcontrole; één met automatische baudfrequentie-detectie
¢ Tot twee SPI's (18 Mbit/s) met 4 tot 16 programmeerbare bitframes
● Serial wire debug (SWD)
