SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Infineon Technologies

Inleiding

De C161K/O is een afgeleide van de Infineon C166-familie van full-featured single-chip CMOS microcontrollers.5 miljoen instructies per seconde) met perifere functionaliteit en verbeterde IO-mogelijkhedenDe C161K/O is vooral geschikt voor kostensensitieve toepassingen.

• High Performance 16-bit CPU met 4-Stage Pipeline

¢ 80 ns instructiecyclustijd bij 25 MHz CPU-klok
400 ns Vermenigvuldiging (16 × 16 bit), 800 ns Afdeling (32 / 16 bit)
Verbeterde Boolean Bit-manipulatiefaciliteiten
 Aanvullende instructies voor ondersteuning van HLL en besturingssystemen
¢ Registergebaseerd ontwerp met meerdere variabele registerbanken
Ondersteuning van contextwisseling voor één cyclus
16 MBytes totale lineaire adresruimte voor code en gegevens
1024 Bytes Speciale functieregisteroppervlakte op de chip
• 16-prioriteitsniveau-onderbrekingssysteem met 20 bronnen, steekproefsnelheid tot 40 ns
• 8-kanaals Interrupt-Driven Single-Cycle Data Transfer Facility via de
Perifeer evenementencontroller (PEC)
• Clockgeneratie via prescaler of via directe klokinvoer
• On-chip geheugemodules
2 KBytes interne RAM op de chip (IRAM) op C161O,
1 KByte IRAM op C161K
• Perifere modules op de chip
Twee multifunctioneel algemeen gebruikte timereenheden met 5 timers op C161O,
een Timer Unit met 3 Timers op C161K
¢ Twee serie-kanalen (synchroon/asynchroon en hogesnelheidssynchroon)
• Tot 4 MBytes externe adresruimte voor code en gegevens
¢ Programmabele externe buskenmerken voor verschillende adresbereiken
¢ Multiplexeerde of demultiplexeerde externe adres-/gegevensbussen met 8- of 16-bits
Gegevensbusbreedte
Vier programmeerbare chip-selectie signalen op C161O,
twee Chip-Select-signalen op C161K
• Standstill- en uitschakelmodus
• Programmabele wachthondstimer
• Tot 63 I/O-lijnen voor algemeen gebruik
• Stroomvoorziening: de C161K/O kan vanaf een 5 V of 3 V stroomvoorziening worden gebruikt
• Ondersteund door een breed scala aan ontwikkelingsinstrumenten zoals C-compilers,
Macro-Assembler-pakketten, emulators, evaluatie boards, HLL-debuggers,
Simulatoren, logische analysatoren, ontmantelingsapparaten, programmeringsplaten
• Bootstrap loader op de chip

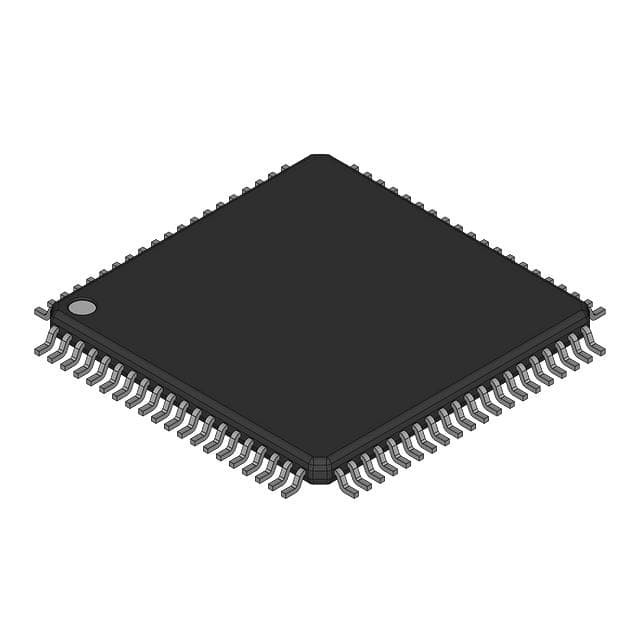

• MQFP-pakket met 80 pinnen (0,65 mm pitch)
