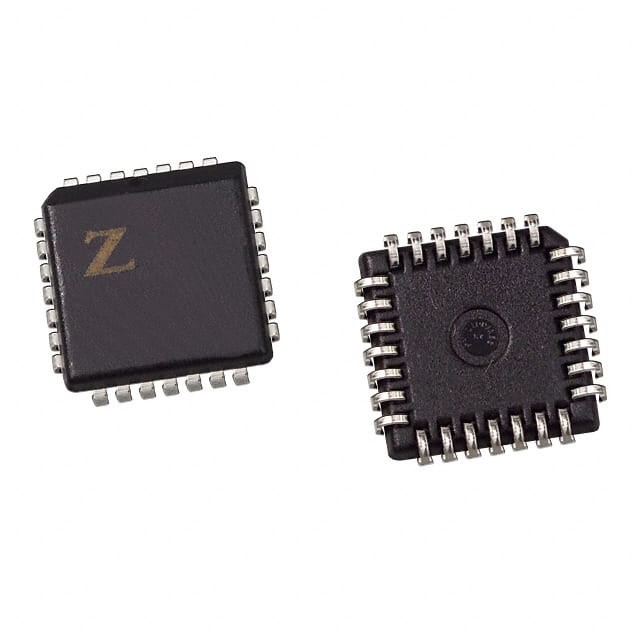

Z86E3016VEC IC MCU 8BIT 4 KB OTP 28PLCC Zilog

Algemene beschrijving

De Z86E30/E31/E40 8-Bit One-Time Programmable (OTP) Microcontrollers zijn leden van de Zilogs single-chip Z8® MCU familie met verbeterde wake-up circuits, programmeerbare Watch-Dog Timers,EMI-opties voor laag geluidsniveau, en een gemakkelijke uitbreiding van het hardware/software systeem.

GESCHIEDENIS

■ Standaardtemperatuur (VCC = 3,5 V tot 5,5 V)
■ Verlengde temperatuur (VCC = 4,5 V tot 5,5 V)
■ Beschikbare pakketten
28 pin DIP/SOIC/PLCC OTP (alleen Z86E30/31)
28-pin DIP-venster (alleen Z86E30/31)
40-pin DIP OTP/Window (alleen Z86E40)
44-pin PLCC/QFP OTP (alleen Z86E40)
44-pin PLCC-venster (alleen Z86E40)
■ Software-enabled Watch-Dog Timer (WDT)
■ Push-Pull/Open-Drain programmeerbaar op poort 0, poort 1 en poort 2
■ 24/32 Input/Output lijnen
■ Autovergrendelingen
■ Automatische aansturing (POR)
■ Programmeerbare OTP-opties:
RC-oscillator
EPROM Protect
Automatische vergrendeling uitschakelen
Permanent ingeschakelde WDT
Crystal Oscillator Feedback Resistor uitgeschakeld
RAM-bescherming
■ laag energieverbruik: 60 mW
■ Snelle instructiepointer: 0,75 μs
■ Twee stand-by-modes: STOP en HALT
■ Digitale input CMOS-niveaus, Schmitt-Triggered
■ Programmabele lage-EMI-modus
■ Twee programmeerbare 8-bits tellers/timers elk met een 6-bits programmeerbare prescaler
■ Zes vectoren, prioritaire onderbrekingen uit zes verschillende bronnen
■ Twee vergelijkers
■ On-chip oscillator die een kristal-, keramische-resonator-, LC-, RC- of externe klokdrive accepteert
