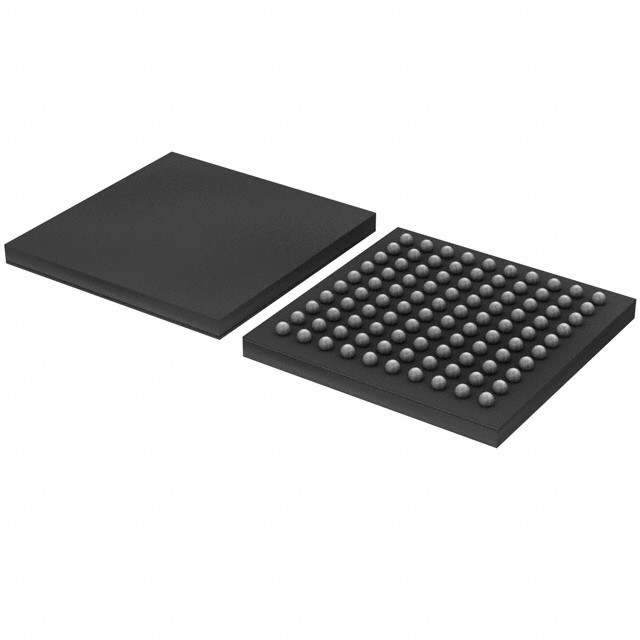

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Microchip technologie

Overzicht

De ATmega640/1280/1281/2560/2561 is een CMOS 8-bits microcontroller met een laag vermogen, gebaseerd op de AVR verbeterde RISC-architectuur.de ATmega640/1280/1281/2560/2561 bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het energieverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• High Performance, Low Power Atmel® AVR® 8-bit microcontroller
• Geavanceerde RISC-architectuur
135 Krachtige instructies De meeste uitvoeringen van een enkele klokcyclus
32 × 8 Algemene werkregisters
 Volledig statische werking
¢ Tot 16 MIPS-doorvoer bij 16MHz
– On-Chip 2-cycle Multiplier
• High Endurance Niet-vluchtige geheugensegmenten
64K/128K/256KBytes in-systeem zelf programmeerbare Flash
4Kbytes EEPROM
8Kbytes Intern SRAM
Schrijf/wist cycli:10,000 Flash/100,000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C/ 100 jaar bij 25°C
Optioneel opstartcode-onderdeel met onafhankelijke lock bits
• In-System Programming door On-Chip Boot Program
• Echte lezen-schrijven
Programma-slot voor softwarebeveiliging
• Duurzaamheid: maximaal 64Kbytes
• Atmel® QTouch® bibliotheek ondersteuning
- capacitieve aanraakknoppen, schuifregelaars en wielen
¢ overname van QTouch en QMatrix
Tot 64 zintuiglijke kanalen
• JTAG (IEEE® std. 1149.1 conform) Interface
Vermogen voor grensscan volgens de JTAG-norm
¢ Uitgebreide ondersteuning voor debug op de chip
Programmering van Flash, EEPROM, Fuses en Lock Bits via de JTAG-interface
• Perifere eigenschappen
Twee 8-bits Timers/Tellers met aparte Prescaler en Compare Mode
Vier 16-bits timer/teller met aparte prescaler, vergelijk- en opname-modus
️ Realtime-teller met aparte oscillator
Vier 8-bits PWM-kanalen
6/12 PWM-kanalen met programmeerbare resolutie van 2 tot 16 bits (ATmega1281/2561, ATmega640/1280/2560)
¢ Uitvoervergelijkingsmodulator
8/16-kanaal, 10-bits ADC (ATmega1281/2561, ATmega640/1280/2560)
¢ Twee/Vier Programmable Serial USART (ATmega1281/2561, ATmega640/1280/2560)
¢ Master/Slave SPI serieinterface
Bytegeoriënteerde 2-draad serieinterface
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Interne gekalibreerde oscillator
¢ Externe en interne onderbrekende bronnen
6 slaapplaatsen: stilstand, ADC-geluidsreductie, energiebesparing, uitstroom, standby en verlengde standby
• I/O en pakketten
- 54/86 Programmeerbare I/O-lijnen (ATmega1281/2561, ATmega640/1280/2560)
¢ 64-pad QFN/MLF, 64-lead TQFP (ATmega1281/2561)
- 100 lood TQFP, 100 bal CBGA (ATmega640/1280/2560)
RoHS/Fully Green
• Temperatuurbereik:
-40°C tot 85°C Industrieel
• Zeer laag stroomverbruik
️ Actieve modus: 1MHz, 1,8 V: 500μA
¢ Afgesloten modus: 0,1 μA bij 1,8 V
• Snelheidsgraad:
¢ ATmega640V/ATmega1280V/ATmega1281V
• 0 - 4MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2,7V - 5,5V, 0 - 16MHz @ 4,5V - 5,5V
¢ ATmega2560/ATmega2561:
• 0 - 16MHz @ 4,5V - 5,5V
