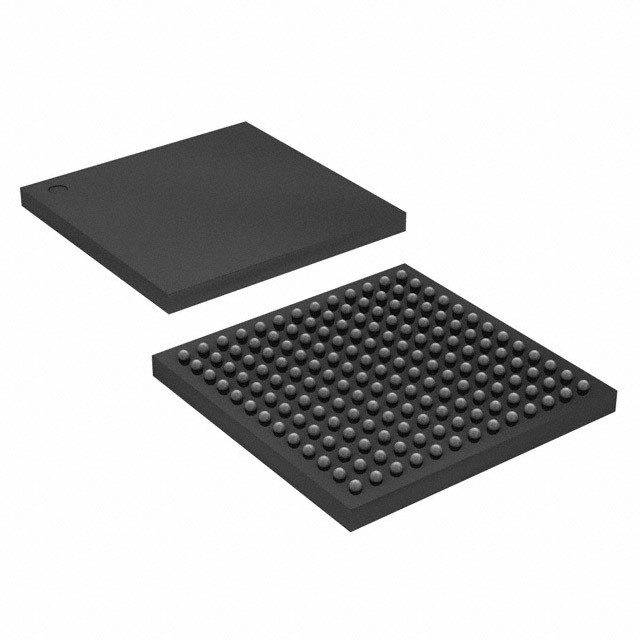

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroelectronics

Beschrijving

De STM32L4R5xx, STM32L4R7xx en STM32L4R9xx-apparaten zijn een ultra-laagvermogen microcontrollerfamilie (STM32L4+-serie) gebaseerd op de krachtige Arm® Cortex®-M4 32-bits RISC-kern.Ze werken met een frequentie tot 120 MHz.

De Cortex-M4-kern is voorzien van een éénprecisie zwevende komma-eenheid (FPU), die alle Arm® éénprecisie gegevensverwerkingsinstructies en alle datatypen ondersteunt.De CortexM4-kern implementeert ook een volledige reeks DSP-instructies (digitale signaalverwerking) en een geheugenbeschermingseenheid (MPU) die de beveiliging van de applicatie verbetert..

Deze apparaten bevatten geheugen met hoge snelheid (2 Mbytes Flashgeheugen en 640 Kbyte SRAM),een flexibele externe geheugencontroller (FSMC) voor statisch geheugen (voor apparaten met een verpakking van 100 pins en meer), twee OctoSPI Flash-geheugeninterfaces (beschikbaar op alle pakketten) en een uitgebreid scala aan verbeterde I/O's en randapparatuur verbonden met twee APB-bussen, twee AHB-bussen en een 32-bits multi-AHB-busmatrix.

De STM32L4Rxxx-apparaten bevatten verschillende beschermingsmechanismen voor ingebed Flash-geheugen en SRAM: leesbescherming, schrijfbescherming, eigen code-leesbescherming en een firewall.

Deze apparaten bieden een snelle 12-bits ADC (5 Msps), twee comparatoren, twee operationele versterkers, twee DAC-kanalen, een interne spanningsreferentiebuffer, een low-power RTC, twee 32-bits timer voor algemeen gebruik,twee 16-bits PWM-timers voor motorbesturingDe apparaten ondersteunen vier digitale filters voor externe sigma delta modulators (DFSDM).maximaal 24 capacitieve sensorkanalen beschikbaar.

Kenmerken

• Ultra laag vermogen met FlexPowerControl
¥ 1,71 V tot 3,6 V stroomvoorziening
Temperatuurbereik van -40 °C tot 85/125 °C
¢ Batch acquisition mode (BAM)
305 nA in VBAT-modus: stroomvoorziening voor RTC- en 32x32-bits back-upregisters
- 33 nA Afsluitmodus (5 wake-up pins)
¢ 125 nA Standby-modus (5 wake-up pins)
️ 420 nA Standby-modus met RTC
️ 2,8 μA Stop 2 met RTC
️ 110 μA/MHz Run-modus (LDO-modus)
️ 43 μA/MHz Run-modus (@ 3,3 V SMPS-modus)
5 μs ontwaken van de stopmodus
¢ Brownout reset (BOR) in alle modi behalve uitschakeling
¢ Interconnectmatrix
• Core: Arm® 32-bits Cortex®-M4 CPU met FPU, adaptieve real-time accelerator (ART Accelerator) die 0-wachtstands-uitvoering uit Flash-geheugen mogelijk maakt, frequentie tot 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1) en DSP-instructies
• Prestatie benchmark
¥ 1,25 DMIPS/MHz (Drystone 2.1)
️ 409,20 Coremark® (3,41 Coremark/MHz @120 MHz)
• Energie-benchmark
¢ 233 ULPMarkTMCP-score
¢ 56,5 ULPMarkTMPP score
• Horlogekernen
️ 4 tot 48 MHz kristal oscillator
32 kHz kristal oscillator voor RTC (LSE)

¢ Intern 32 kHz RC met laag vermogen (±5%)

¢ Interne multi-speed oscillator van 100 kHz tot 48 MHz, automatisch afgestemd door LSE (beter dan ± 0,25 % nauwkeurigheid)
- 48 MHz intern met klokherstel
3 PLL's voor systeemklok, USB, audio, ADC
• RTC met HW-kalender, alarmen en kalibratie
• maximaal 24 capacitieve sensorkanalen: ondersteuning van touchkey, lineaire en roterende touch sensoren
• Geavanceerde grafische functies
Chrom-ART Accelerator (DMA2D) voor verbeterde grafische inhoud
Chrom-GRC (GFXMMU) met maximaal 20% optimalisatie van grafische middelen
MIPI® DSI-hostcontroller met twee DSI-sporen die elk tot 500 Mbits/s lopen
️ LCD-TFT-controller
• 16x timers: 2 x 16-bits geavanceerde motorbesturing, 2 x 32-bits en 5 x 16-bits algemeen gebruik, 2 x 16-bits basis, 2 x 16-bits low-power timers (beschikbaar in Stop-modus), 2 x watchdogs, SysTick timer
• Tot 136 snelle I/O's, meestal 5 V-tolerant, tot 14 I/O's met onafhankelijke voeding tot 1,08 V
• Herinneringen
2 Mbyte Flash, 2 banken lezen-terwijl-schrijven, eigen code-leesbescherming
640 Kbytes SRAM, waaronder 64 Kbytes met hardwarepariteitcontrole
¢ Interface voor extern geheugen voor statisch geheugen dat SRAM, PSRAM, NOR, NAND en FRAM ondersteunt
2 x OctoSPI-geheugeninterface
• 4x digitale filters voor sigma delta-modulator
