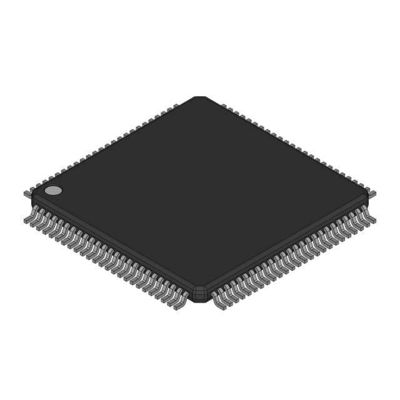

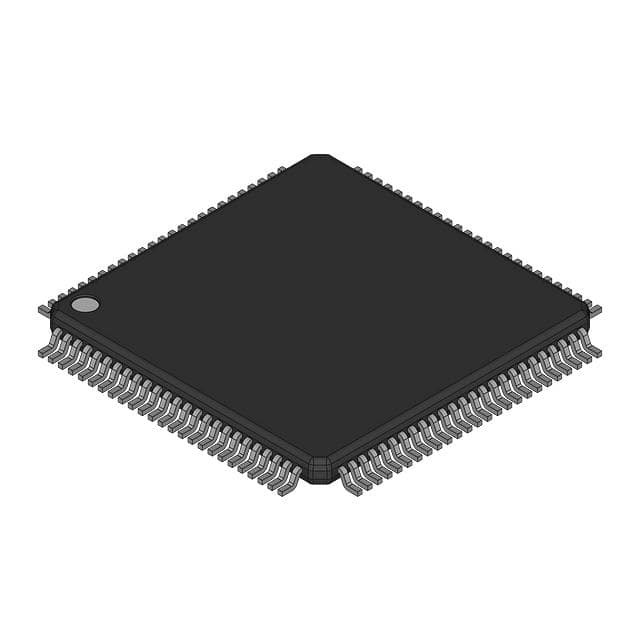

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc.

Overzicht

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPDe perifere functies van 100-pin en 144-pin zijn gebruikelijk.Met 16M bytes adresruimteDeze apparaten zijn ook voorzien van een ingebouwde vermenigvuldiger en DMAC, waardoor ze ideaal zijn voor het bedienen van kantoor-, communicatie-, industriële apparatuur,en andere toepassingen voor hogesnelheidsverwerking.

Kenmerken

• Geheugencapaciteit (zie figuur van de ROM-uitbreiding)
RAM 10 tot 24 Kbyte
• Kortste instructietyd......50ns (f ((XIN) = 20MHz)
• Voedingsspanning...................4.2 tot 5,5 V (f ((XIN) = 20MHz)
Masker ROM, externe ROM en flash geheugen versies
2.7 tot 5,5 V (f ((XIN) = 10MHz)
Masker ROM, externe ROM en flash geheugen versies
• laag stroomverbruik..................45mA (M30800MC-XXXFP)
(f(XIN) = 20MHz zonder software wacht,Vcc=5V)
• Onderbrekingen 29 interne en 8 externe onderbrekingsbronnen,
5 softwareonderbreking
bronnen; 7 niveaus (inclusief sleutel-invoeronderbreking)
• Multifunctionele 16-bits timer.....................5 uitgangstimers + 6 ingangstimers
• Seriële I/O..................................5 kanalen voor UART of clock synchroon
• DMAC..........................................4 kanalen (uitlokker: 31 bronnen)
• DRAMC wordt gebruikt voor EDO, FP, CAS voor RAS-vernieuwing, zelfvernieuwing
• A/D-converter................................10 bits X 8 kanalen (uitbreidbaar tot 10 kanalen)
• D/A-converter................................8 bits X 2 kanalen
• CRC-berekeningscircuit
• XY-omvormer........................1 schakeling
• Wachthondstimer 1 lijn
• Programmeerbaar I/O....................... 87 lijnen: 100-pin versie, 123 lijnen: 144 pin versie
• Invoerpoort................................................1 lijn (P85 gedeeld met NMI-pin)
• Geheugenvergroting.........................beschikbaar (16 miljoen bytes)
• Chip selecteert uitgang........................4 lijnen
• Clockgeneratiecircuit.......................2 ingebouwde clockgeneratiecircuits
(ingebouwde terugkoppelingsweerstand en externe keramische of kwartsoscillator)

Toepassingen

Audio, camera's, kantoorapparatuur, communicatieapparatuur,
draagbare apparatuur, enz.
