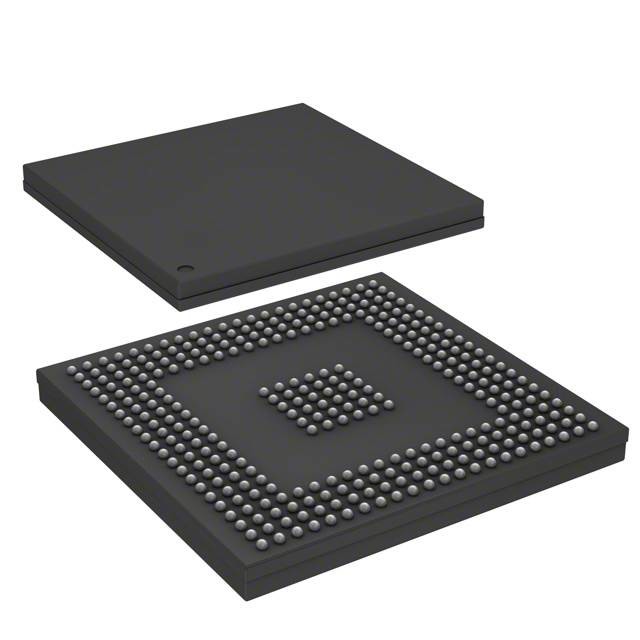

SPC5644AF0MVZ1 IC MCU 32BIT 4MB FLASH 324PBGA N✖P USA Inc.

Beschrijving

De e200z4-hostprocessorkern van de microcontroller is gebouwd op Power Architecture®-technologie en speciaal ontworpen voor ingebedde toepassingen.deze kern ondersteunt instructies voor digitale signaalverwerking (DSP).
De MPC5644A heeft twee niveaus geheugenhiërarchie bestaande uit 8 KB instructie cache, ondersteund door 192 KB on-chip SRAM en 4 MB intern flash geheugen.De MPC5644A bevat een externe businterface, en ook een kalibratiebus die alleen toegankelijk is bij gebruik van het Freescale Vertical Calibration System.
Dit document beschrijft de kenmerken van de MPC5644A en benadrukt belangrijke elektrische en fysische kenmerken van het apparaat.

MPC5644A microcontroller

Gegevensblad
• 150 MHz e200z4 Power Architecture kern
— Variable length instruction encoding (VLE)
¢ Superscalar architectuur met 2 uitvoeringsunits
— Up to 2 integer or floating point instructions per cycle
- tot 4 vermenigvuldigings- en accumulatiebewerkingen per cyclus
• Organisatie van het geheugen
4 MB flashgeheugen op de chip met ECC en RWW (Read While Writing)
¢ 192 KB SRAM op de chip met standbyfunctie (32 KB) en ECC
8 KB instructie-cache (met lijnvergrendeling), configureerbaar als 2- of 4-weg
14 + 3 KB eTPU code en data RAM
¢ 5 x 4 dwarsbalk schakelaar (XBAR)
— 24-entry MMU
Externe businterface (EBI) met slaven- en masterpoort
• Veiligheidsbescherming mislukt
— 16-entry Memory Protection Unit (MPU)
¢ CRC-eenheid met 3 submodules
️ Temperatuursensor voor het kruispunt
• Onderbrekingen
— Configurable interrupt controller (with NMI)
- 64-kanaals DMA
• Seriële kanalen
3 x eSCI
3 x DSPI (waarvan 2 ondersteunen Micro Second Channel [MSC])
3 x FlexCAN met elk 64 berichten
1 x FlexRay-module (V2.1) tot 10 Mbit/s met dubbel- of enkelkanaal en 128 berichtobjecten en ECC
• 1 x eMIOS: 24 verenigde kanalen
• 1 x eTPU2 (eTPU van de tweede generatie)
32 standaardkanalen
1 x reactiemodule (6 kanalen met drie uitgangen per kanaal)
• 2 verbeterde analoge-digitale converters (eQADC's)
- 40 12-bit-invoerkanalen (multiplexed op 2 ADC's); uitbreidbaar tot 56 kanalen met externe multiplexers
6 opdrachtrijzen
¢ Trigger- en DMA-ondersteuning
Minimum omrekentijd 688 ns
• On-chip CAN/SCI/FlexRay Bootstrap-loader met Boot Assist Module (BAM)
• Nexus
Klasse 3+ voor de e200z4-kern
Klasse 1 voor de eTPU
• JTAG (5-pin)
• Ontwikkelingsaansporingssemaphore (DTS)
¢ register van semaforen (32-bits) en een identificatieregister
Gebruikt als onderdeel van een getriggerd data-acquisitie protocol
De EVTO-pin wordt gebruikt om met de externe tool te communiceren.
• Uurgeneratie
— On-chip 4–40 MHz main oscillator
FMPLL op de chip (frequency-modulated phase-locked loop)
• Tot 120 I/O-lijnen voor algemeen gebruik
¢ individueel programmeerbaar als input, output of speciale functie
 Programmeerbare drempel (hysteresis)
• Vermogenverminderingsmodus: langzame, stop- en stand-by-modus
• Flexibel aanbod
5 V enkelvoudige stroomvoorziening met extern ballast
¢ Meerdere externe voeding: 5 V, 3,3 V en 1,2 V
• Pakketten
¢ 176 LQFP
¥ 208 MAPBGA
324 TEPBGA
496-pin CSP (alleen kalibratie-instrument)
