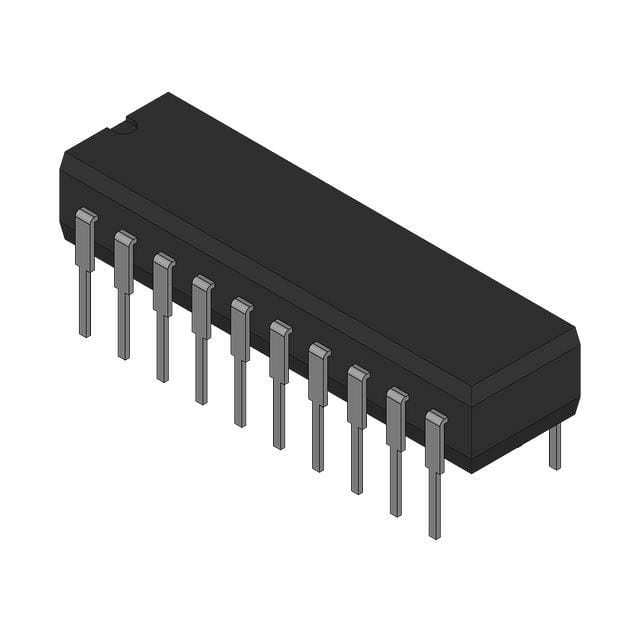

ATTINY26-16PC IC MCU 8BIT 2KB FLASH 20DIP Atmel

Overzicht

De ATtiny261/461/861 is een CMOS 8-bits microcontroller met een laag vermogen, gebaseerd op de AVR verbeterde LButtonRISC-architectuur.de ATtiny261/461/861 bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het stroomverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
123 Krachtige instructies De meeste uitvoeringen van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
• Niet-vluchtige programma- en gegevensgeheugen
2/4/8K Byte van in-systeem programmeerbaar programma geheugen Flash (ATtiny261/461/861) Duurzaamheid: 10.000 schrijf-/wistcycli
128/256/512 Bytes In-System Programmable EEPROM (ATtiny261/461/861) Duurzaamheid: 100.000 schrijf-/wistcycli
¢ 128/256/512 Bytes Intern SRAM (ATtiny261/461/861)
Programmeringsslot voor zelfprogrammerend flashprogramma en EEPROM-gegevensbeveiliging
• Perifere eigenschappen
8/16-bit timer/teller met prescaler en twee PWM-kanalen
8/10-bits High Speed Timer/Teller met aparte prescaler
3 Hoogfrequente PWM-uitgangen met afzonderlijke uitgangen Vergelijk registers Programmable dead time generator
¢ Universele serieinterface met startconditiedetector
10 bit ADC
11 Kanalen met één eind
16 Differentiële ADC-kanaalparen
15 differentiële ADC-kanaalparen met programmeerbare winst (1x, 8x, 20x, 32x)
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
• Speciale kenmerken van de microcontroller
DebugWIRE On-chip Debug-systeem
In het systeem programmeerbaar via SPI-poort
¢ Externe en interne onderbrekende bronnen
¢ Low Power Idle, ADC Noise Reduction, en Power-Down Modes
Verbeterde power-on reset circuit
Programmabele brown-out detectiecircuit
 Interne gekalibreerde oscillator
• I/O en pakketten
16 programmeerbare I/O-lijnen
️ 20-pin PDIP, 20-pin SOIC en 32-pad MLF
• Werkspanning:
- 1,8 - 5,5 V voor ATtiny261V/461V/861V
- 2,7 - 5,5 V voor ATtiny261/461/861
• Snelheidsgraad:
️ ATtiny261V/461V/861V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATtiny261/461/861: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Industriële temperatuurbereik
• Een laag energieverbruik
️ Actieve modus: 1 MHz, 1,8 V: 380 μA
¢ Afgesloten modus: 0,1 μA bij 1,8 V
