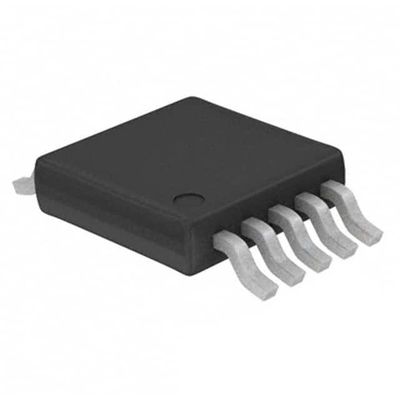

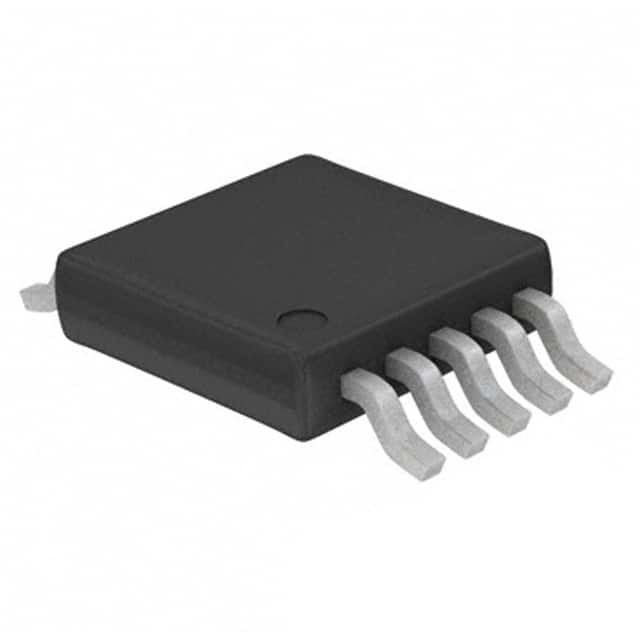

R5F10Y17ASP#50 IC MCU 16BIT 4KB FLASH 10LSSOP Renesas Electronics America Inc.

Kenmerken

Ultra-low-power technologie
• 1,8 V tot 5,5 V werking vanuit één enkele voedingsbron
• Stop (RAM behouden): 0,23 μA, (LVD ingeschakeld): 0,31 μ
• Snooze: 0,7 mA (UART), 1,20 mA (ADC)
• Werkt: 63 μA/MHz

16-bits RL78 CPU Core

• Levert 31 DMIPS op een maximale werkfrequentie van 24 MHz
• Uitvoering van instructies: 86% van de instructies kan in 1 tot 2 klokcycli worden uitgevoerd
• CISC Architecture (Harvard) met driefasen
• Multiple Signed & Unsigned: 16 x 16 tot 32-bits resultaat in 1 klokcyclus
• MAC: 16 x 16 tot 32 bit resultaat in 2 klokcycli
• 16-bits schakelaar voor schakelen en draaien in 1 klokcyclus
• Debugfunctie met één draad op de chip

Hoofd flashgeheugen

• Dichtheid: 2 KB tot 16 KB
• Blockgrootte: 1 KB
• On-chip enkelspanningsflashgeheugen met bescherming tegen blokwissing/schrijven

Flashgeheugen

• Data Flash met achtergrondoperatie
• Gegevensflashgrootte: 2 KB
• Verwijderingscycli: 1 miljoen (typisch)
• Verwijderingsspanning: 1,8 V tot 5,5 V RAM
• 256 B tot 1,5 KB
• Ondersteunt operanden of instructies
• Backupbehoud in alle modi

High-speed oscillator Oscillator

• 24 MHz met een nauwkeurigheid van +/- 1% over spanning (1,8 V tot 5,5 V) en temperatuur (-20 °C tot 85 °C)
• Voorgeconfigureerde instellingen: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz en 1 MHz

Reset en aanbodbeheer

• Monitor/generator voor het opnieuw inschakelen van de stroom (POR)
• Lage spanningsdetectie (LVD) met 12 instellingsmogelijkheden (onderbreking en/of resetfunctie)
