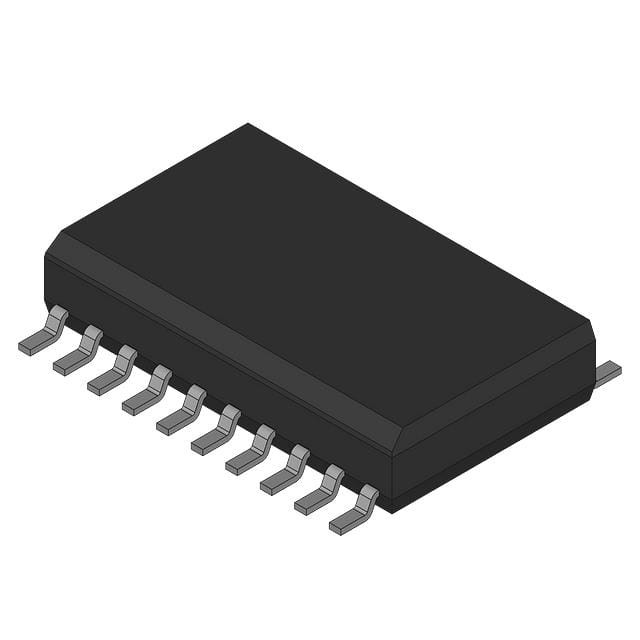

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Overzicht

ATtiny40 is een CMOS 8-bits microcontroller op basis van de compacte AVR verbeterde RISC-architectuur.de ATtiny40 bereikt doorvoer van 1 MIPS per MHz waardoor de systeemontwerper het energieverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
54 Krachtige instructies De meeste uitvoering van een enkele clockcyclus
16 x 8 Algemene werkregisters
 Volledig statische werking
¢ Tot 12 MIPS-doorvoer bij 12 MHz
• Niet-vluchtige programma- en gegevensgeheugen
4K bytes in-systeem programmeerbaar flash programma geheugen
256 Bytes Intern SRAM
Flash schrijf/wissen cycli: 10,000
Behoud van gegevens: 20 jaar bij 85oC / 100 jaar bij 25oC
• Perifere eigenschappen
Een 8-bits timer/teller met twee PWM-kanalen
Een 8/16-bits timer/teller
10 bit analoog naar digitaal omzetter
• 12 eenzijdige kanalen
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
¢ Master/Slave SPI serieinterface
¢ Slave TWI serieinterface
• Speciale kenmerken van de microcontroller
In het systeem programmeerbaar
¢ Externe en interne onderbrekende bronnen
¢ Low Power Idle, ADC Noise Reduction, Stand-by en Power-down modus
Verbeterde power-on reset circuit
 Interne gekalibreerde oscillator
• I/O en pakketten
20 pin SOIC/TSSOP: 18 programmeerbare I/O-lijnen
¢ 20-pad VQFN/MLF: 18 programmeerbare I/O-lijnen
• Werkspanning:
¥ 1,8 ¥ 5,5 V
• Programmeringsspanning:
5V
• Snelheidsgraad
¥ 0 ¥ 4 MHz @ 1,8 ¥ 5,5V
0 8 MHz @ 2,7 5.5V
¥ 0 ¥ 12 MHz @ 4,5 ¥ 5,5 V
• Industriële temperatuurbereik
• Een laag energieverbruik
Actieve modus:
• 200 μA bij 1 MHz en 1,8 V
– Idle Mode:
• 25 μA bij 1 MHz en 1,8 V
– Power-down Mode:
• < 0,1 μA bij 1,8 V
