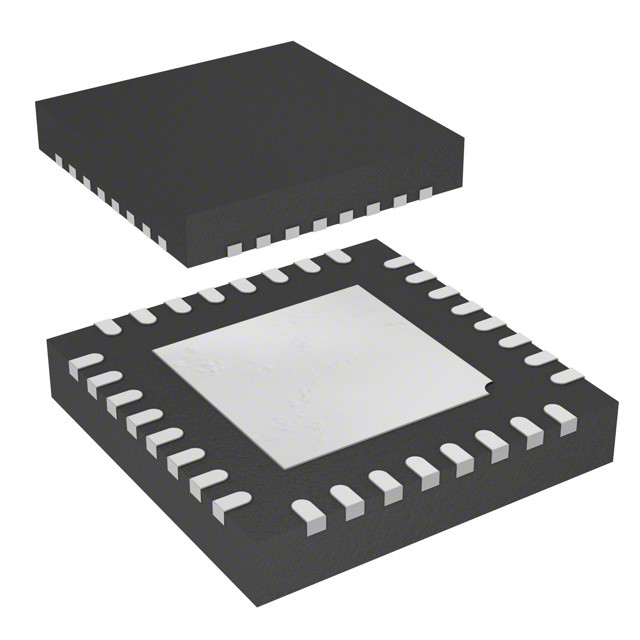

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Microchip technologie

Beschrijving

De AT89C5130A/31A-M is een high-performance Flash-versie van de 80C51 single-chip 8-bit microcontrollers met full speed USB-functies.

Kenmerken

• 80C52X2 Core (6 klokken per instructie)
️ Maximale kernfrequentie 48 MHz in X1-modus, 24 MHz in X2-modus
¢ Dual Data Pointer
 Full-duplex verbeterde UART (EUART)
3 16-bits timer/tellers: T0, T1 en T2
256 Bytes Scratchpad RAM
• 16/32-Kbyte On-chip Flash EEPROM In-System Programming via USB
Bytes en pagina's (128 bytes) Verwijderen en schrijven
100k schrijfcycli
• 3-KbyteFlash EEPROM voor Bootloader
Bytes en pagina's (128 bytes) Verwijderen en schrijven
100k schrijfcycli
• 1-kbyte EEPROM-gegevens (
Bytes en pagina's (128 bytes) Verwijderen en schrijven
100k schrijfcycli
• On-chip uitgebreide RAM (ERAM): 1024 bytes
• Integrated Power Monitor (POR/PFD) voor het toezicht op de interne stroomvoorziening
• USB 1.1 en 2.0 Full Speed Compatible Module met onderbreking bij voltooiing van de overdracht
Eindpunt 0 voor controleoverdrachten: 32-byte FIFO
6 Programmeerbare eindpunten met in- of uitrichting en met bulk-, onderbroken- of isochrone overdrachten
• Eindpunt 1, 2, 3: 32-byte FIFO
• Eindpunt 4, 5: 2 x 64-byte FIFO met dubbele buffering (Ping-pong-modus)
• Eindpunt 6: 2 x 512-byte FIFO met dubbele buffering (Ping-pong-modus)
¢ Onderbrekingen opschorten/hervatten
️ 48 MHz PLL voor volle snelheid van bussen
¢ Busverbinding op verzoek van de microcontroller
• 5 kanalen programmeerbare tellerarray (PCA) met 16-bits teller, high-speed output, vergelijken/opnemen, PWM en watchdog timer mogelijkheden
• Programmable Hardware Watchdog Timer (eenmalig ingeschakeld met reset-out): 100 ms tot 3 s bij 8 MHz
• Interface voor toetsenbordonderbreking op poort P1 (8 bits)
• TWI (Two Wire Interface) 400 Kbit/s
• SPI-interface (Master/Slave-modus)
• 34 I/O-pinnen
• 4 Direct-drive LED-uitgangen met programmeerbare stroombronnen: 2-6-10 mA Typisch
• Vier niveaus prioriteitsonderbrekingssysteem (11 bronnen)
• Stand-by-modus en uitstroommodus
• 0 tot 24 MHz On-chip oscillator met analoge PLL voor 48 MHz synthese
• Industriële temperatuurbereik
• Extended Range Power Supply: 2,7 V tot 5,5 V (3,3 V tot 5,5 V vereist voor USB)
• Pakketten: PLCC52, VQFP64, QFN32
