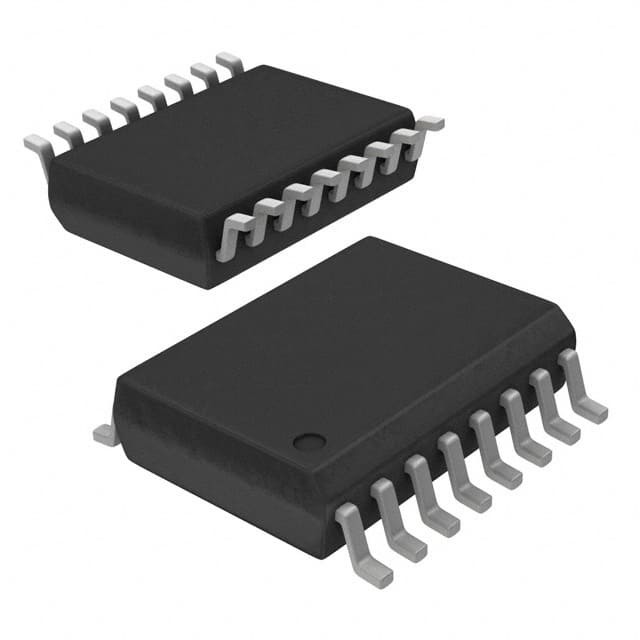

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics

Inleiding

De ST7LITE1xB is een lid van de ST7-microcontrollerfamilie.
De ST7LITE1xB beschikt over FLASH-geheugen met byte-by-byte In-Circuit Programming (ICP) en In-Application Programming (IAP) mogelijkheden.
Onder softwarecontrole kan het ST7LITE1xB-apparaat in WAIT-, SLOW- of HALT-modus worden geplaatst, waardoor het stroomverbruik wordt verminderd wanneer de applicatie in de lege of standby-stand is.
De verbeterde instructieset en adresseringsmodi van de ST7 bieden zowel kracht als flexibiliteit aan softwareontwikkelaars, waardoor het ontwerpen van zeer efficiënte en compacte toepassingscode mogelijk is.Naast standaard 8-bits gegevensbeheer, alle ST7-microcontrollers beschikken over echte bitmanipulatie, 8x8 ongezegende vermenigvuldiging en indirecte adresseringsmodi.

■ Herinneringen

- tot 4 Kbytes enkelspanning uitgebreide Flash
(XFlash) Programmemory met leesbescherming,
In-circuit programmering en in-applicaties
10K schrijven/
gegarandeerde wissencycli, gegevensbewaring: 20 jaar bij 55°C.
256 bytes RAM
- 128 bytes data EEPROM met leesbescherming.
300K schrijf-/wisselcycli gegarandeerd.
gegevensbewaring: 20 jaar bij 55°C.
■ Clock, Reset en Supply Management
Verbeterd reset systeem
¢ Verbeterde laagspanningsbegeleider (LVD) voor
een hoofdtoevoer en een hulpspanningsdetector
(AVD) met onderbrekingsmogelijkheid voor implementatie
ing veilige uitschakelprocedures
¢ Clockbronnen: interne 1% RC-oscillator
(op ST7FLITE15B en ST7FLITE19B), kristal/keramische resonator of externe klok
- Interne 32-MHz-invoerklok voor automatische herlaadtimer
Optioneel x4 of x8 PLL voor interne klok van 4 of 8 MHz
5 energiebesparende modi: stilstaan, actief stilstaan, automatisch wakker worden van stilstaan, wachten en langzaam
■ I/O-poorten
️ Tot 17 multifunctionele bidirectionele I/O-lijnen

■ 5 Timers

2 8-bits Lite Timers met prescaler, 1 realtime basis en 1 input capture
Twee 12-bits automatische herlaadtimers met 4 PWM
uitgangen, 1 input capture, 4 output compare
en één puls functies
■ Communicatieinterface
¢ SPI synchrone seriële interface
■ Onderbreking van het beheer
12 onderbrekingsvectoren plus TRAP en RESET
15 externe onderbrekingslijnen (op 4 vectoren)
■ Analoge vergelijkingsmachine
■ A/D-omvormer
7 invoerkanalen
Vaste opbrengst-op-amp
️ 13-bits precisie voor 0 tot 430 mV (@ 5V VDD)
️ 10-bits nauwkeurigheid voor 430 mV tot 5 V (@ 5 VDD)
■ Instructiesets
8 bits gegevensmanipulatie
- 63 basisinstructies met illegale opcode detectie
17 hoofdadreseringswijzen
8 x 8 ongezegende vermenigvuldigingsinstructies
■ Ontwikkelingsinstrumenten
¢ Volledig hardware/softwareontwikkelingspakket
¢ DM (Debug-module)
