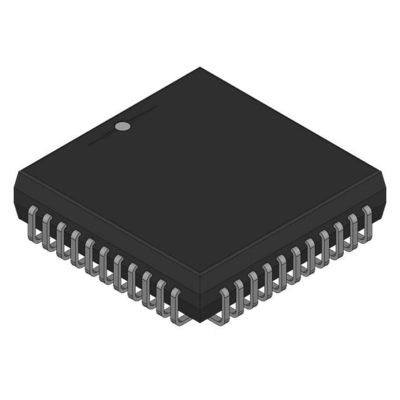

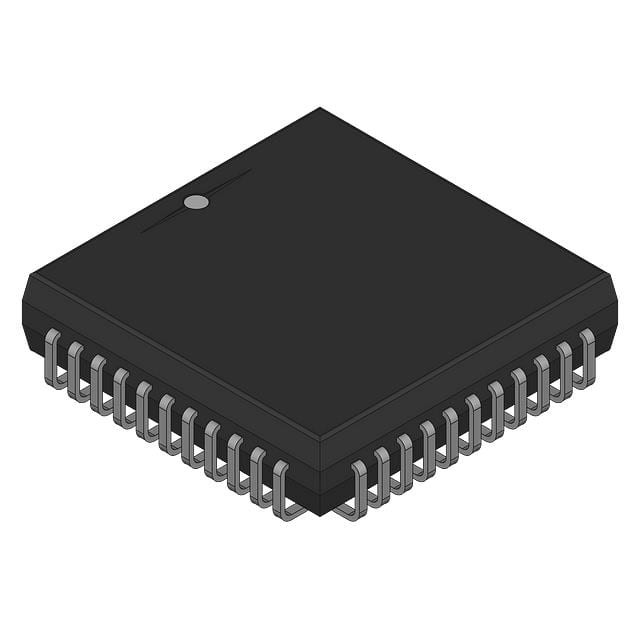

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Overzicht

De ATmega8535 is een CMOS 8-bits microcontroller op basis van de AVR verbeterde RISC-architectuur.de ATmega8535 bereikt doorvoer van 1 MIPS per MHz waardoor de systeemontwerper het stroomverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• High-performance, Low-power AVR® 8-bit microcontroller
• Geavanceerde RISC-architectuur
130 Krachtige instructies De meeste uitvoering van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
¢ Tot 16 MIPS-doorvoer bij 16 MHz
– On-chip 2-cycle Multiplier
• Niet-vluchtige programma's en gegevensgeheugen
8K bytes in-systeem zelf programmeerbare flash
Duurzaamheid: 10.000 schrijf-/wistcycli
Optioneel opstartcode-onderdeel met onafhankelijke lock bits
In-System Programming door On-Chip Boot Program
Echte lezen-schrijven
512 Bytes EEPROM
Duurzaamheid: 100.000 schrijf-/wistcycli
512 Bytes Intern SRAM
Programma-slot voor softwarebeveiliging
• Perifere eigenschappen
Twee 8-bits Timers/Tellers met aparte prescalers en vergelijkingsmodi
Een 16-bits timer/teller met aparte prescaler, vergelijking en opname
Modus
️ Realtime-teller met aparte oscillator
Vier PWM-kanalen
8 kanaal, 10 bit ADC
8 Kanalen met één eind
7 Differentiële kanalen voor alleen TQFP-pakket
2 Differentiële kanalen met programmeerbare winst van 1x, 10x of 200x voor TQFP
Alleen in de verpakking
Bytegeoriënteerde twee-draad serieinterface
¢ Programmable Serial USART
¢ Master/Slave SPI serieinterface
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Intern gekalibreerde RC-oscillator
¢ Externe en interne onderbrekende bronnen
6 slaapplaatsen: stilstand, ADC geluidsreductie, energiebesparing, uitstroom, stand-by
en Extended Standby
• I/O en pakketten
32 programmeerbare I/O-lijnen
️ 40-pin PDIP, 44-lead TQFP, 44-lead PLCC en 44-pad QFN/MLF
• Werkspanningen
¥ 2,7 - 5,5 V voor ATmega8535L
️ 4,5 - 5,5 V voor ATmega8535
• Snelheidsgraad
️ 0 - 8 MHz voor ATmega8535L
0 - 16 MHz voor ATmega8535
