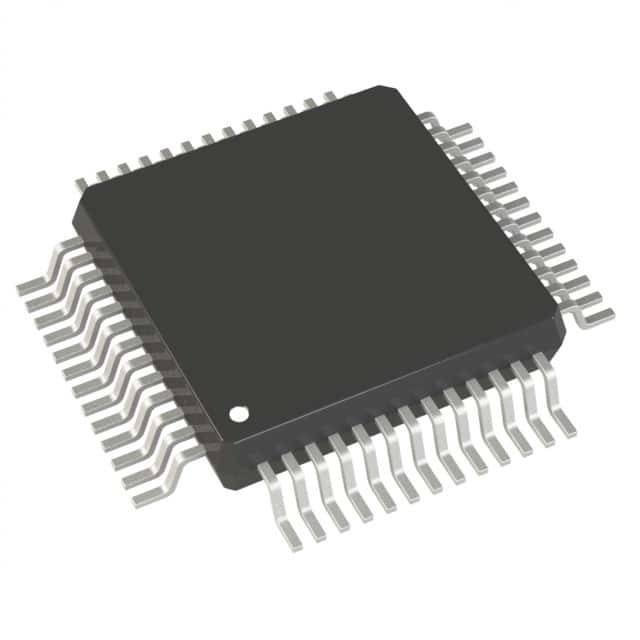

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADUC834BSZ |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Kernbewerker | 8052 | Kerngrootte | met 8 bits |
|---|---|---|---|
| Versnelling | 12.58MHz | Connectiviteit | EBI/EMI, I ² C, SPI, UART/USART |
| Randapparatuur | POR, PSM, PWM, Temperaturensensor, WDT | Aantal I/O's | 34 |
| De Grootte van het programmageheugen | 62KB (62K x 8) | Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 4K x 8 | RAM Size | 2.25K x 8 |
| Voltage - Levering (Vcc/Vdd) | 2,7V ~ 5,25V | Gegevensconvertors | A/D 3x16b, 4x24b; D/A 1x12b |
| Oscillatortype | Intern | Werktemperatuur | -40°C ~ 125°C (TA) |
| Montage-type | Oppervlakte | Pakket / doos | 52-QFP |
| Verpakking van de leverancier | 52-MQFP (10x10) | ||
| Markeren | MCU geheugencontroleinheid,mcu micro- controleeenheid,Microcontroller Geïntegreerde schakeling |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADUC834BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC842BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC831BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC841BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC842BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC841BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC836BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC834BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC836BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC824BS-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC831BS-REEL | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC842BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP |
Productomschrijving
Productgegevens
Beschrijving
De ADuC834 is een complete slimme transducer front-end, die twee hoge resolutie ADC's, een 8-bit MCU en programma / data Flash / EE geheugen op één chip integreert.De twee onafhankelijke ADC's (primary en auxiliary) bevatten een temperatuursensor en een PGA (die directe meting van lage signaalniveaus mogelijk maakt).
Kenmerken
Hoge resolutie - ADC's
2 onafhankelijke ADC's (16-bits en 24-bits resolutie)
24-bits Geen ontbrekende codes, primaire ADC
21-bit rms (18.5-bit p-p) Effectieve resolutie @ 20 Hz
Offset Drift 10 nV/C, Gain Drift 0,5 ppm/C
Geheugen
62 Kbytes Flash/EE programma geheugen op de chip
4 Kbytes Flash/EE-geheugen op de chip
Flash/EE, 100 jaar vasthoudbaarheid, 100 kcyclus uithoudingsvermogen
3 Niveaus van Flash/EE-programmageheugenbeveiliging
In-circuit seriële download (geen externe hardware)
High Speed User Download (5 seconden)
2304 Bytes RAM voor gegevens op de chip
8051-gebaseerde kern
8051 Compatibele instructieset
32 kHz Externe kristal
On-Chip Programmable PLL (12,58 MHz Max)
3 x 16-bits timer/teller
26 Programmeerbare I/O-lijnen
11 Onderbroken bronnen, twee prioriteitsniveaus
Dual Data Pointer, Extended 11-Bit Stack Pointer
Perifere apparaten op de chip
Interne stroom op resetcircuit
12-bits Spanningsuitgang DAC
Dual 16-bit DAC's/PWM's
Temperatuursensor op de chip
Dual-excitation current bronnen
Tijdintervalteller (wake-up/RTC-timer)
UART, SPI® en I2C® Serial I/O
High Speed Baud Rate Generator (inclusief 115,200) Watchdog Timer (WDT)
Stroomvoorziening (PSM)
Kracht
Normaal: 2,3 mA Max @ 3,6 V (Core CLK = 1,57 MHz)
Stroomvermindering: 20 A Max met wakkermakers
gespecificeerd voor 3 V en 5 V werking
Verpakking en temperatuurbereik
52-Blood MQFP (14 mm 14 mm), ¥40C tot +125C
56-Blood LFCSP (8 mm 8 mm), van ¥40C tot +85C
Toepassing
Intelligente sensoren
Weeg op de weegschaal
Draagbare instrumenten, op batterijen aangedreven systemen
Transmitters met een vermogen van 4 ‰ 20 mA
Gegevens loggen
Monitoring van precisie-systemen
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | Microcontrollers |
| Reeks | MicroConverter® ADuC8xx |
| Verpakking | Tray |
| Eenheidsgewicht | 0.017496 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 52-QFP |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Verpakking van het product van de leverancier | 52-MQFP (10x10) |
| Aantal I-O | 34 Invoer/uitvoer |
| Versnelling | 12.58MHz |
| EEPROM-grootte | 4K x 8 |
| Core-processor | 8052 |
| RAM-grootte | 2.25K x 8 |
| Programmemory | Flash |
| Perifere apparatuur | POR, PSM, PWM, Temp Sensor, WDT |
| Connectiviteit | EBI/EMI, I2C, SPI, UART/USART |
| Voltage-toevoer-Vcc-Vdd | 20,7 V ~ 5,25 V |
| Grootte van de kern | 8 bit |
| Programma-geheugen-grootte | 62KB (62K x 8) |
| Gegevensomvormers | A/D 3x16b, 4x24b; D/A 1x12b |
| Tipe oscillator | Intern |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Interface-type | I2C/SPI/UART |
| Kern | 8052 |
| Processor-serie | ADUC834 |
| Softwareontwikkelingskit | EVAL-ADUC834QSZ |
| Databusbreedte | 8 bit |
| Versmeltingsspanning-max | 3.6 V 5.25 V |
| Voedingsspanning-min | 2.7 V 4.75 V |
| Pakketdoos | QFP-52 |
| Maximale klokfrequentie | 1 MHz |
| Aantal ADC-kanalen | 4 ADC-kanalen |
| Input/output | 34 Invoer/uitvoer |
| Data-RAM-grootte | 2304 B |
| Aantal timer-tellers | 3 Timer |
| ADC-resolutie | 24 bit |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| ADUC834BS Microcontrollers en processoren |
8-bit, FLASH, 12,58 MHz, MICROCONTROLLER, PQFP52, 14 X 14 MM, MO-022-AC-1, MQFP-52 | Rochester Electronics LLC | ADUC834BSZ tegenover ADUC834BS |
Beschrijvingen
8052 MicroConverter? ADuC8xx Microcontroller IC 8-Bit 12.58MHz 62KB (62K x 8) FLASH 52-MQFP (10x10)
MCU 8-bit 8052 CISC 62KB Flash 3.3V/5V 52-pin MQFP Tray
8-bits microcontrollers - MCU Microcnvtr met ingebouwde 16/24B ADC & DAC
