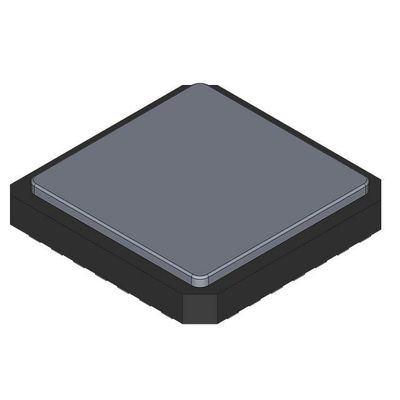

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Overzicht

De ATmega48P/88P/168P/328P is een CMOS 8-bits microcontroller met een laag vermogen gebaseerd op de AVR verbeterde RISC-architectuur.de ATmega48P/88P/168P/328P bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het stroomverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
131 Krachtige instructies De meeste uitvoeringen van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
️ Tot 20 MIPS-doorvoer bij 20 MHz
– On-chip 2-cycle Multiplier
• High Endurance Niet-vluchtige geheugensegmenten
4/8/16/32K bytes in-systeem zelf programmeerbaar flash-programmemory (ATmega48P/88P/168P/328P)
¢ 256/512/512/1K Bytes EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K Bytes Intern SRAM (ATmega48P/88P/168P/328P)
Schrijf/wissen cycli: 10.000 Flash/100.000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C/100 jaar bij 25°C
Optioneel opstartcode-onderdeel met onafhankelijke lock bits
In-System Programming door On-Chip Boot Program
Echte lezen-schrijven
Programma-slot voor softwarebeveiliging
• Perifere eigenschappen
Twee 8-bits Timers/Tellers met aparte Prescaler en Compare Mode
Een 16-bits timer/teller met aparte prescaler, vergelijkingsmodus en opname-modus
️ Realtime-teller met aparte oscillator
6 PWM-kanalen
️ 8-kanaals 10-bit ADC in TQFP en QFN/MLF-pakket Temperatuurmeting
6 kanaal 10-bit ADC in PDIP-pakket
Temperatuurmeting
¢ Programmable Serial USART
¢ Master/Slave SPI serieinterface
2 draad serieinterface (Philips I2C compatibel)
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Interne gekalibreerde oscillator
¢ Externe en interne onderbrekende bronnen
6 slaapplaatsen: stilstand, ADC-geluidsreductie, energiebesparing, uitstroom, standby en verlengde standby
• I/O en pakketten
23 programmeerbare I/O-lijnen
¢ 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF en 32-pad QFN/MLF
• Werkspanning:
¥ 1,8 - 5,5 V voor ATmega48P/88P/168PV
¥ 2,7 - 5,5 V voor ATmega48P/88P/168P
¥ 1,8 - 5,5 V voor ATmega328P
• Temperatuurbereik:
-40°C tot 85°C
• Snelheidsgraad:
¢ ATmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATmega48P/88P/168P: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
¢ ATmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• laag stroomverbruik bij 1 MHz, 1,8 V, 25°C voor ATmega48P/88P/168P:
Actieve modus: 0,3 mA
¢ Afgesloten modus: 0,1 μA
¢ Energiebesparende modus: 0,8 μA (inclusief 32 kHz RTC)
