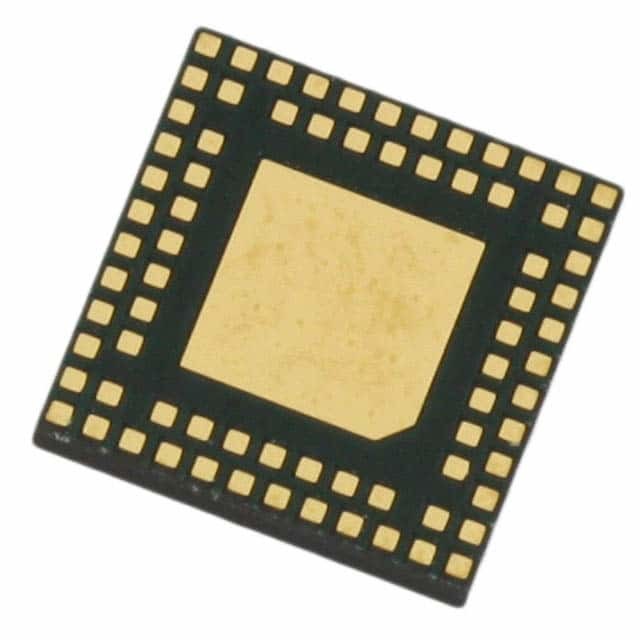

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Silicon Labs

Ultra-laag vermogen @ 3,6 V

- 110 μA/MHz, Low-Power Active, DC-DC ingeschakeld
- 110 nA slaapstroom met gegevensbehoud; POR-monitor ingeschakeld
- 400 nA slaapstroom met smaRTClock (intern LFO)
- 700 nA slaapstroom met smaRTClock (externe XTAL)
- 2 μs ontwaken van elke slaapmodus

12-bit; 16 chap. Analoog naar digitaal omzetter

- maximaal 75 kps, in 12-bits modus of 300 kps in 10-bits modus
- Externe pin of interne VREF (geen externe condensator vereist)
- PGA op de chip maakt meetspanningen tot het dubbele van de referentiespanning mogelijk
- Autonome uitbarstingsmodus met 16-bits automatische gemiddelde accumulator
#NAME?

Twee laagstroomvergelijkers

- Programmeerbare hysteresis en reactietijd
#NAME?

Interne 6-bits stroomreferentie

- tot ± 500 μA; bron- en zonkcapaciteit
#NAME?

Geïntegreerde LCD-controller

- Ondersteunt maximaal 128 segmenten (32x4)
#NAME?

Meterspecifieke randapparatuur

- DC-DC buck converter maakt dynamische spanningsschaalbaarheid mogelijk voor maximaal rendement (250 mW uitgang)
- Sleep-mode pulsaccumulator met programmeerbare schakelaar-de-bounce en pull-up controle interfaces rechtstreeks naar de meting sensor
- Data Packet Processing Engine (DPPE) bevat hardware AES, DMA, CRC en codering blokken voor versnelling van draad minder protocollen
- Manchester en Three-out-of-Six encoder hardware voor energiezuinige implementatie van de draadloze M-bus specificatie

High-Speed Verbeterde 8051 μC Core
- Pipe-lined instructiearchitectuur voert 70% van de instructies uit in 1 of 2 systeemklokken

Geheugen

- Tot 128 kB Flash; In-systeem programmeerbaar; Volledige lees/schrijven/wissen functionaliteit over het gehele voedingsbereik
- RAM met maximaal 8 kB gegevensbehoud

Digitale randapparatuur

- Tot 57 poorten I/O; alle 5 V tolerant met programmeerbare aandrijflicht
- Hardware verbeterde UART, 2 SPI en I2C seriële poorten tegelijkertijd beschikbaar
- Vier 16-bit-tellers/timer voor algemeen gebruik
#NAME?

Horlogebronnen

- Precision interne oscillators: 24,5 MHz met ±2% nauwkeurigheid ondersteunt UART-operatie; spreadspectrummodus voor verminderde EMI
- interne oscillator met laag vermogen: 20 MHz
- Externe oscillator: Crystal, RC, C, CMOS klok
- SmaRTClock oscillator: 32,768 kHz kristal of 16,4 kHz interne LFO met drie onafhankelijke alarmen

Debug op de chip

- On-chip debug circuitry faciliteert volle snelheid, niet-opdringerig in systeem debug (geen emulator vereist)
#NAME?

Pakketopties

- 76-pin DQFN (6x6 mm), RoHS-conform
- 40-pin QFN (6x6 mm), RoHS-conform
- 80-pin QFP (12x12 mm), RoHS-compatibel

Ontwikkelingspakket: C8051F960DK

Voerspanning: 1,8 tot 3,8 V
Temperatuurbereik: ¥40 tot +85 °C
